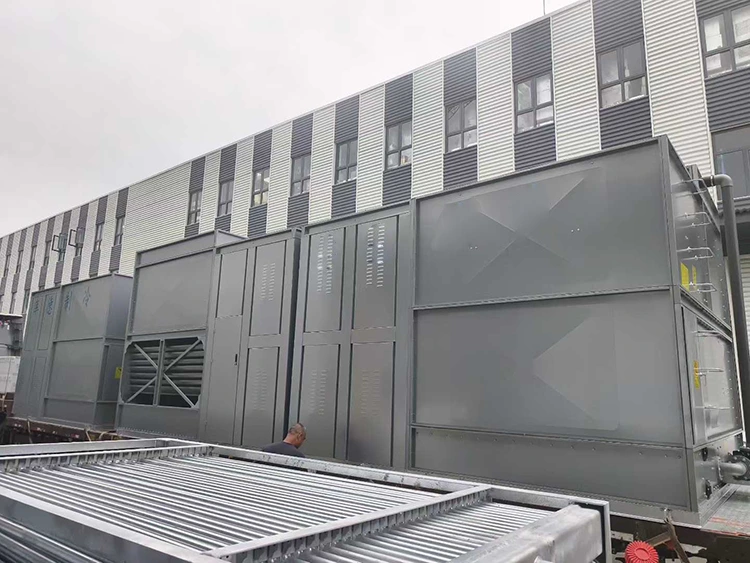

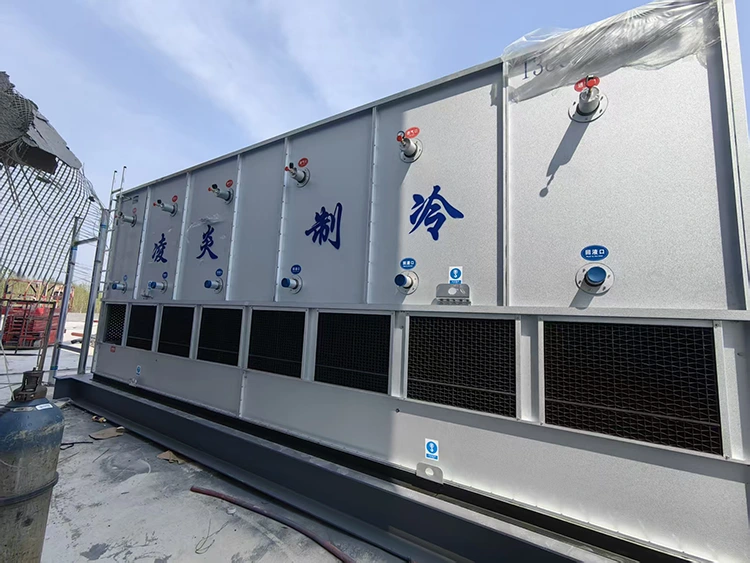

Противоточный испарительный конденсатор

Противоточные испарительные конденсаторы используют воду и воздух в качестве охлаждающей среды для обмена тепла с высокотемпературным газообразным хладагентом внутри змеевиков, конденсируя газ в жидкость. Охлаждающая вода распределяется через распылительные форсунки на внешнюю поверхность змеевиков, а осевые вентиляторы втягивают окружающий воздух вверх через агрегат. Противоположные потоки воды и воздуха создают высокоэффективное испарительное охлаждение: часть воды испаряется, поглощая большое количество тепла, которое затем выбрасывается в атмосферу. Уловители дрейфа улавливают унесенные капли воды и возвращают их в бассейн для рециркуляции. Поплавковый клапан автоматически пополняет воду, потерянную в результате испарения.

Каковы особенности этой машины?

По сравнению с обычными конденсаторами с воздушным или водяным охлаждением противоточный испарительный конденсатор LynxB предлагает:

•Потребление энергии примерно на 50 % ниже по сравнению с эквивалентами с воздушным или водяным охлаждением.

•Объем циркулирующей воды составляет всего 1/8 от объема кожухотрубной системы + градирня.

•Конфигурация противотока максимизирует эффективность теплообмена при высоких температурах окружающей среды.

•Широкий диапазон мощностей от 450 кВт до 3250 кВт — возможность масштабирования до крупных промышленных нагрузок

• Компактность и низкий профиль упрощают установку и снижают затраты на гражданское строительство.

• Предварительная сборка перед отправкой, чтобы минимизировать трудозатраты на месте и время ввода в эксплуатацию.

• Длительный срок службы с минимальными требованиями к техническому обслуживанию и низкой стоимостью жизненного цикла.

Область применения

Серия LynxB предназначена для крупномасштабного промышленного охлаждения и технологического охлаждения, где важны высокая тепловая эффективность и надежность. Типичные области применения включают в себя:

• Большие холодильные склады и предприятия по переработке пищевых продуктов.

•Химические, нефтехимические и фармацевтические заводы

•Промышленные системы кондиционирования и технологического охлаждения.

•Холодильные системы на аммиаке и фреоне.

• Централизованное охлаждение и управление температурным режимом центра обработки данных.

• Любое применение, заменяющее традиционные кожухотрубные конденсаторы градирнями.

Характеристики компонентов

Каждый противоточный испарительный конденсатор серии LynxB включает в себя следующие тщательно разработанные компоненты:

Технические характеристики

Все модели проходят заводские испытания и поставляются в предварительно собранном виде. Значения мощности вентилятора показаны как пуск/работа (кВт), где это применимо. Технические характеристики измерены в стандартных номинальных условиях.

Почему стоит выбрать Lynxcool?

Собственная производственная база. Собственное производство обеспечивает постоянный контроль качества и конкурентоспособные сроки выполнения заказов.

Модульная конструкция. Стандартизированные модули упрощают управление запасными частями и дальнейшее расширение мощностей.

Премиум-защита от коррозии — горячеоцинкованные змеевики, алюминиево-цинковый корпус, краска по краям с высоким содержанием цинка и каплеуловители из стеклопластика обеспечивают длительный срок службы при минимальном обслуживании.

Поставка в предварительно собранном виде — агрегаты поставляются полностью собранными, что значительно сокращает затраты на рабочую силу на месте и время ввода в эксплуатацию.

Часто задаваемые вопросы

В1: Что такое противоточный испарительный конденсатор?

A: Воздух движется вверх, а вода распыляется вниз, максимизируя разницу температур и повышая эффективность. В моделях с прямоточным (нисходящим потоком) воздух и вода движутся в одном направлении, что снижает эффективность. LynxB использует противоток для обеспечения превосходной производительности, особенно в жарком климате.

В2: Какие хладагенты совместимы?

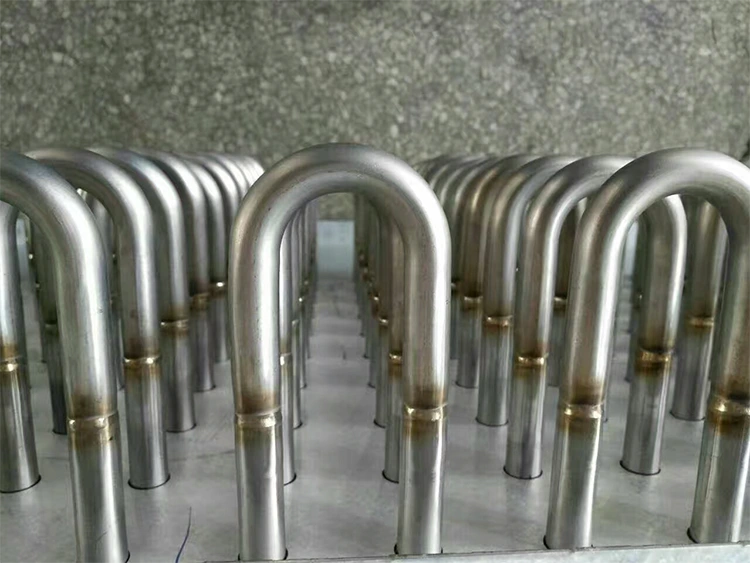

A: Аммиак (R-717) и обычные ГФУ/ГХФУ (R-22, R-134a, R-404A, R-507). Змеевики изготовлены из углеродистой стали, сваренной высокочастотной сваркой, горячеоцинкованной, пригодной для работы с аммиаком. Укажите хладагент при заказе.

В3: Сколько воды и электроэнергии он потребляет?

О: Потребляет примерно на 1/8 меньше воды, чем обычная кожухотрубная система + градирня, и примерно на 50 % меньше электроэнергии, чем эквивалентные конденсаторы с воздушным охлаждением. Расход воды указан в технической таблице каждой модели.

В4: Каков стандартный диапазон рабочих температур?

A: Температура окружающей среды по сухому термометру от -10 °C до +43 °C, по влажному термометру до 28 °C. В случае экстремальных условий свяжитесь с Lynxcool для оценки и подготовки к зиме.

В5: Какие антикоррозионные меры предусмотрены в устройстве?

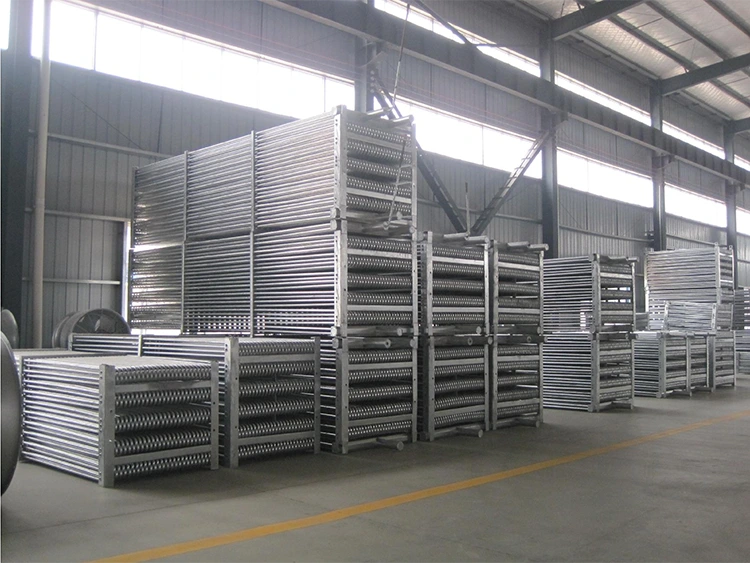

● Змеевики: испытаны под давлением и оцинкованы горячим способом.

● Корпус: сталь Al-Zn толщиной 2 мм, срезы герметизированы.

● Водопровод: ПВХ.

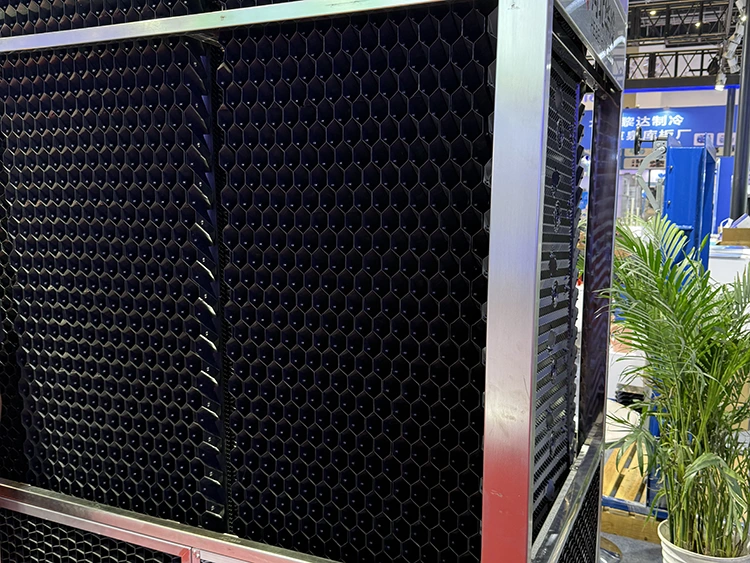

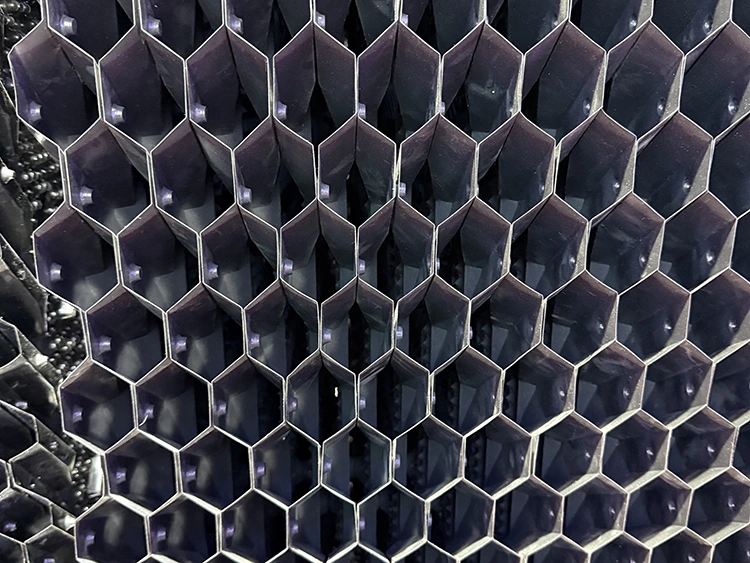

● Уловители дрейфа: стеклопластик.

● Опциональная раковина из нержавеющей стали (304/316L) для агрессивной воды.

● Полиуретановый герметик на всех стыках.

В6: Как обслуживается устройство и как часто требуется обслуживание?

Минимальное текущее обслуживание. Боковые панели позволяют проверять ремни, насос и водяную систему без остановки. Ежегодные задачи: натяжение ремня, очистка резервуара/наполнителя, проверка форсунок и сепараторов, проверка электронного ингибитора накипи.

В7: Какая требуется очистка воды?

Поддержание pH 7–8,5, дозирование биоцидов и продувка. Доступен дополнительный электронный ингибитор накипи. Жесткая вода может потребовать умягчения на входе.

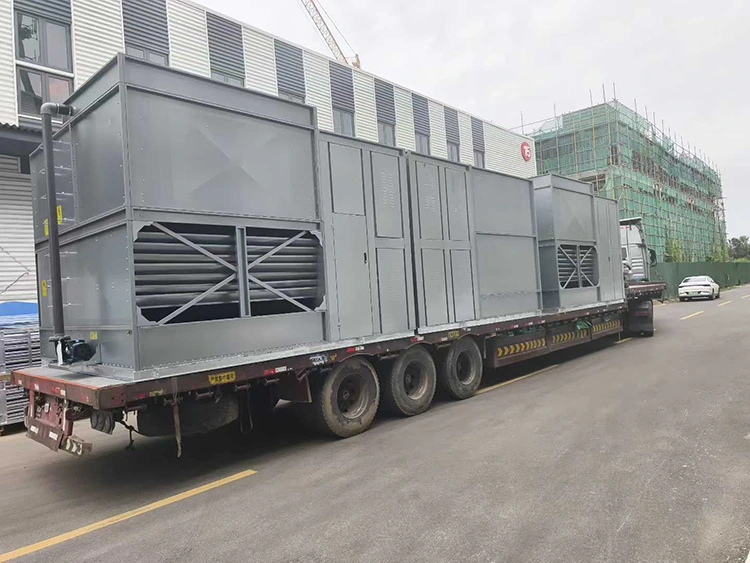

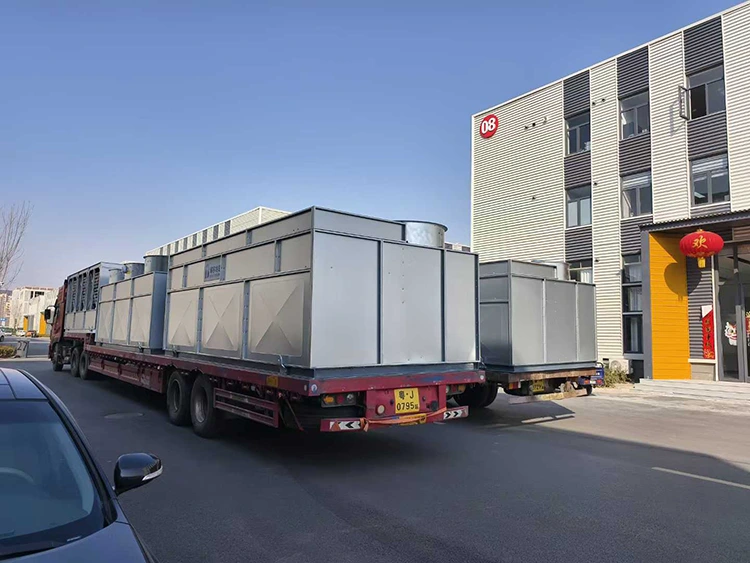

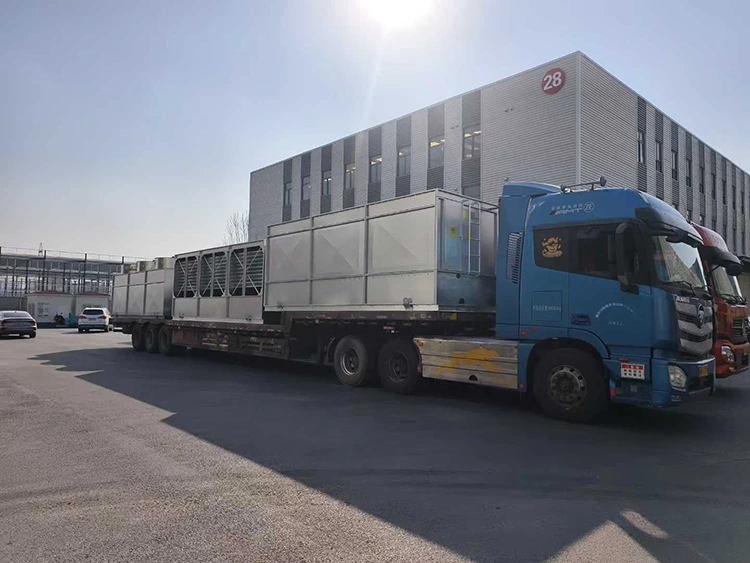

В8: Как устройство доставляется и устанавливается на месте?

Агрегаты полностью собраны и протестированы. На месте: расположите на площадке, подключите хладагент, воду и электричество. Для больших моделей может потребоваться кран — обратитесь в Lynxcool.

В9: Можно ли настроить мощность или использовать несколько устройств параллельно?

Да. Стандарт: 450–3250 кВт на единицу. Несколько устройств могут работать на общем коллекторе для большей производительности. Доступны нестандартные размеры — учитывайте тепловую нагрузку, температуру по влажному термометру и температуру конденсации.

Вопрос 10. Какую гарантийную и послепродажную поддержку предоставляет Lynxcool?

Стандартная гарантия 18 месяцев с момента ввода в эксплуатацию или 24 месяца с момента отгрузки (в зависимости от того, что наступит раньше), включая производственные дефекты. Изнашиваемые детали исключены. Lynxcool предоставляет сервисных партнеров, запасные части и дополнительную расширенную поддержку.
