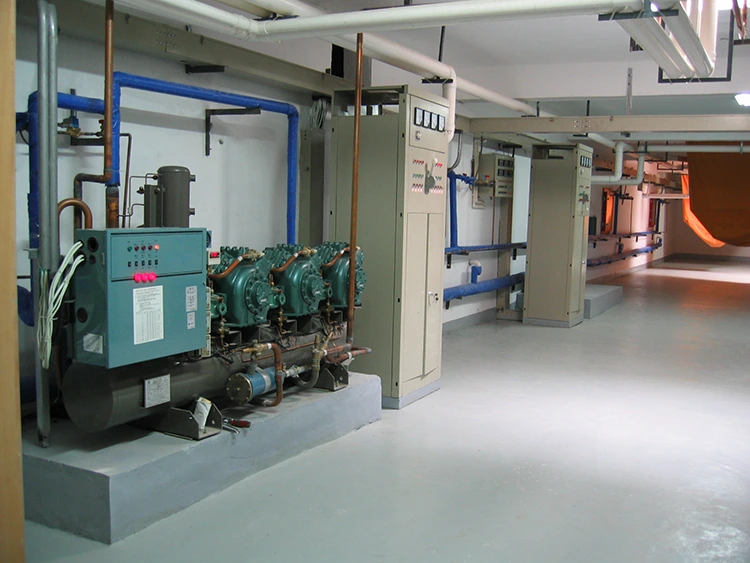

Полугерметичный одноступенчатый поршневой холодильный компрессорный агрегат

Каждый полугерметичный одноступенчатый поршневой холодильный компрессор производится в Китае и соответствует самым высоким международным стандартам качества. Он объединяет компрессор, высокоэффективный маслоотделитель, ресивер и осушитель, фильтр-осушитель, электромагнитные клапаны, средства управления безопасностью и полную панель управления ПЛК на собранном на заводе и испытанном в эксплуатации основании, смонтированном на раме. Такая конструкция позволяет избежать ошибок при сборке на месте и значительно сокращает время ввода в эксплуатацию на месте.

Полугерметичная конструкция заключает двигатель в контуре хладагента, устраняя уплотнение вала — наиболее распространенный источник утечки хладагента в поршневых компрессорах открытого типа. В результате получается более чистая и долговечная система, требующая меньшего количества сервисных вмешательств в течение всего срока службы. Каждый двигатель компрессора охлаждается непосредственно всасываемым газом, что устраняет необходимость во внешних вентиляторах охлаждения и снижает потребление вспомогательной энергии.

Поршневые компрессоры Lynxcool производятся в Китае и экспортируются в более чем 40 стран, известные своей долговечностью, простотой обслуживания и конкурентоспособной совокупной стоимостью владения. Стандартные хладагенты: R134a, R404A, R507A, R22 (модификация старых моделей), R448A и R449A.

Ключевые возможности

•Полугерметичный двигатель — бесуплотнительное исполнение; двигатель охлаждается всасываемым газом; значительно более низкие скорости утечки хладагента по сравнению с поршневыми компрессорами открытого типа.

•Одноступенчатое сжатие — простой, надежный цилиндропоршневой механизм; надежность, проверенная десятилетиями эксплуатации в условиях непрерывной эксплуатации.

•Широкий рабочий диапазон — температура испарения от +10°С до −40°С; температура конденсации до +55°С; подходит для средне- и низкотемпературных применений.

•Регулирование мощности разгрузки цилиндров — ступени производительности 25%, 50%, 75% и 100% с помощью электромагнитных разгрузчиков цилиндров; снижает пусковой ток и адаптируется к изменяющейся нагрузке.

• Заводская комплектация — компрессор, маслоотделитель, ресивер, фильтр-осушитель, органы управления и контрольно-измерительные приборы, смонтированные на заводе и прошедшие испытания как единый блок перед отправкой с нашего производственного предприятия в Китае.

• Широкая совместимость с хладагентами — поддерживает ГФУ, смеси ГФО и устаревшие хладагенты ГХФУ; конфигурируется на месте для различных заправок хладагента.

Технические параметры

Каждый полугерметичный одноступенчатый поршневой холодильный компрессорный агрегат производится и проходит эксплуатационные испытания в Китае, при этом к каждой поставке в качестве стандартной документации прилагаются протоколы заводских испытаний, декларация соответствия CE и сертификаты соответствия GB/T.

Область применения

Супермаркеты и продуктовая розничная торговля |  от −5 °C до −25 °C

Выносные конденсаторные агрегаты, многоярусные витрины, а также системы охлаждения и морозильной камеры. Компактные размеры и низкий уровень шума устройств, производимых в Китае компанией Lynxcool, делают их хорошо подходящими для установки в торговых точках или рядом с ними. Разгрузка цилиндров снижает потребление энергии в непиковые часы.

Холодное хранение и складирование |  от −18 °C до −35 °C

Средние и большие холодильные склады для замороженных продуктов, молочных продуктов и скоропортящихся продуктов. Поршневые агрегаты Lynxcool китайского производства рассчитаны на непрерывную работу в режиме 24/7. Несколько устройств могут быть установлены в параллельные конфигурации стоек для достижения необходимой общей мощности за счет встроенного резервирования.

Общественное питание и гостиничный бизнес |  от 0 °С до −20 °С

Встраиваемые охладители, аппараты шокового охлаждения, льдогенераторы и централизованное кухонное холодильное оборудование для отелей, ресторанов и предприятий общественного питания. Полугерметичная конструкция сводит к минимуму утечку хладагента в жилых зданиях, обеспечивая соответствие нормам по фторсодержащим газам и требованиям безопасности ASHRAE 15.

Охлаждение процессов легкой промышленности |  от −10 °C до −40 °C

Охлаждение промышленных процессов, включая литье пластмасс под давлением, печать, лазерную резку и контроль температуры гальванической ванны. Эти устройства, произведенные в Китае в соответствии с международными стандартами качества, созданы для требовательных промышленных условий непрерывной работы.

Транспорт и рефрижераторы   |  от −18 °C до −25 °C

Автономные конденсаторные агрегаты для рефрижераторов, прицепов и транспортных контейнеров, где требуются компактные размеры, виброустойчивость и надежный запуск в широком диапазоне температур окружающей среды. Установки доступны в конфигурациях, подходящих для работы от дизельного двигателя или от береговой сети.

Основные технические характеристики

01 — Полугерметичный корпус двигателя

Двигатель компрессора заключен в контур хладагента и непосредственно охлаждается возвращающимся всасываемым газом. В этой конструкции отсутствуют механические уплотнения вала, обычно встречающиеся в открытых поршневых компрессорах. Полугерметичный одноступенчатый поршневой холодильный компрессор имеет близкую к нулю среднюю скорость утечек, связанных с уплотнением вала, в течение всего срока службы, что помогает снизить затраты конечных пользователей на соблюдение требований по содержанию фторсодержащих газов и снижает частоту пополнения хладагента.

02 — Многоцилиндровый возвратно-поступательный механизм

Поршнево-цилиндровый возвратно-поступательный механизм является одной из наиболее механически проверенных существующих компрессорных технологий, о чем свидетельствуют десятилетия полевых данных за миллионы рабочих часов. Возвратно-поступательная конструкция, доступная в конфигурациях с 2, 4, 6 и 8 цилиндрами, лучше переносит пробки жидкости, чем винтовые компрессоры, что делает ее более щадящей в системах, где существует риск обратного затопления хладагента. Все внутренние детали компрессора производятся и собираются в Китае с жесткими размерными допусками и проверяются на соответствие GB/T 19409 перед отправкой с завода.

03 — Управление разгрузочной способностью цилиндра

Разгрузчики цилиндров с электромагнитным управлением позволяют плавно регулировать мощность в пределах 25%, 50%, 75% и 100% номинальной мощности. Разгрузка также снижает пусковой ток двигателя, позволяя во многих конфигурациях осуществлять прямой пуск без устройства плавного пуска, что снижает стоимость электромонтажа. ПЛК автоматически управляет последовательностью разгрузки в зависимости от давления всасывания, поддерживая стабильную температуру испарения во всем диапазоне нагрузки. Эта функция является стандартной для всех устройств, производимых компанией Lynxcool в Китае с момента ее основания.

04 — Подогреватель картера и защита от обратного затопления жидкостью

Установленный на заводе подогреватель картера предотвращает миграцию хладагента в масло во время простоев, обеспечивая правильную вязкость масла для смазки при запуске. ПЛК обеспечивает минимальное время нагрева картера, прежде чем разрешить запуск компрессора после длительного простоя. В сочетании с всасывающим аккумулятором, входящим в стандартную комплектацию низкотемпературных конфигураций, эти меры защищают компрессор от пробок жидкости — наиболее распространенной причины катастрофического отказа поршневого компрессора.

05 — Принудительная смазка с контролем перепада давления

Внутренний масляный насос шестеренного типа подает масло под давлением ко всем опорным поверхностям с момента начала вращения коленчатого вала. Дифференциальное реле давления масла подключено к цепи безопасности: если давление масла не нарастает в течение 90 секунд после запуска или падает ниже заданного значения во время работы, компрессор немедленно отключается и подается сигнал тревоги. Эта защита является стандартной для всех устройств, произведенных в Китае компанией Lynxcool, и оператор не может ее обойти.

06 — Заводская сборка рамы и испытание перед отправкой

Каждый компонент монтируется на заводе на стальную опорную раму с эпоксидным покрытием, полностью обшитую медными или стальными трубами и подсоединяется к клеммной колодке на нашем производственном предприятии в Китае. Перед отправкой каждый агрегат проходит полное эксплуатационное испытание: проверку утечки давления, испытание электрической изоляции, проверку защитной блокировки и минимум 4-часовую эксплуатационную работу при номинальных условиях с регистрацией давления всасывания, давления нагнетания, давления масла и тока двигателя. Сертификаты испытаний выдаются на каждую единицу продукции, поставляемую из Китая.

Почему стоит сотрудничать с Lynxcool?

Проверенное производственное наследие

Lynxcool занимается разработкой и производством холодильного оборудования в Китае более 20 лет. Наши полугерметичные поршневые агрегаты входят в число наших наиболее зрелых продуктовых линеек, с непрерывной производственной историей, благодаря которой было поставлено более 2000 единиц, произведенных в Китае, клиентам в Азиатско-Тихоокеанском регионе, на Ближнем Востоке, в Европе и Америке. Этот объем практического опыта лежит в основе каждого усовершенствования конструкции, которое мы делаем.

Специализированная прикладная разработка

Наша команда инженеров, базирующаяся в Китае, поддерживает клиентов на протяжении всего процесса спецификации: анализ тепловой нагрузки, выбор компрессора, выбор хладагента, электрическое проектирование и определение стратегии управления. Мы создаем отчеты о выборе, спецификации оборудования и чертежи P&ID как часть стандартного процесса заказа, а не как платную дополнительную услугу.

Производство по стандарту ISO 9001 и 100% заводские испытания

Наше производство в Китае работает под контролем качества ISO 9001. Каждый поршневой компрессорный агрегат, произведенный в Китае компанией Lynxcool, перед отправкой проходит 100% заводские приемочные испытания. Ни одно устройство не покидает наше предприятие без протокола пройденного испытания. Это обязательство устраняет наиболее распространенную причину задержек при вводе в эксплуатацию: дефекты оборудования, обнаруженные на месте.

Компоненты, обслуживаемые по всему миру

Компрессоры Core поставляются компаниями Bitzer, Embraco или Dorin — брендами с глобальной сетью обслуживания и доступностью запасных частей. Все электрические компоненты произведены Siemens, Schneider или Delta. Приборы производства Danfoss или Emerson. Поскольку эти компоненты производятся и хранятся по всему миру, клиенты на любом рынке могут приобретать запасные части на местном уровне, не полагаясь на Lynxcool как на единственную цепочку поставок, что является значительным преимуществом по сравнению с запатентованными разработками компонентов.

Конкурентоспособные цены китайского происхождения и международное качество

Производство в Китае позволяет Lynxcool предлагать международно сертифицированное специализированное холодильное оборудование по цене, которая обычно на 20–35 % ниже эквивалентных альтернатив европейского производства. Наши производственные затраты в Китае перекладываются непосредственно на клиентов, а не поглощаются как прибыль, потому что мы конкурируем за общую стоимость, а не только за бренд.

Сертификаты и соответствие

•ISO 9001 — Система менеджмента качества, производственное предприятие в Китае.

• Маркировка CE — европейское соответствие (Директива по машинному оборудованию и PED 2014/68/EU).

•ASHRAE 15 — Стандарт безопасности для холодильных систем.

•GB/T 19409 — Китайский национальный стандарт для холодильных компрессоров.

• Соответствует регламенту по фторсодержащим газам — поддерживает стандарт ЕС 517/2014 и последующие правила.

• Опция UL/ETL — доступна для требований рынка Северной Америки.

Послужной список

• Более 2000 полугерметичных поршневых агрегатов, произведенных в Китае и установленных по всему миру.

•Экспортируется в более чем 40 стран на 6 континентах.

• Своевременная доставка на 98 % с нашего производственного предприятия в Китае.

• Среднее время безотказной работы превышает 50 000 часов работы в режиме коммерческого холодильного оборудования.

• 48-часовое реагирование на поставки запасных частей на основные мировые рынки.

•Доступна расширенная гарантия до 5 лет.

Часто задаваемые вопросы

Вопрос: Почему для моего применения лучше выбрать поршневой компрессор, а не винтовой?

Ответ: Поршневые компрессоры отлично подходят для малой и средней производительности, тогда как винтовые компрессоры слишком габаритны и неэффективны. Они лучше переносят периодический обратный поток жидкости, чем винты, что делает их более щадящими в неидеальных конструкциях систем. Их также проще и дешевле обслуживать в полевых условиях, без необходимости использования специального инструмента или фирменного масла. Для мощностей ниже 150 кВт и температуры испарения выше –35 °C поршневые компрессоры обычно предлагают наилучшее сочетание себестоимости, надежности и удобства обслуживания.

Вопрос: Можно ли перемотать или отремонтировать полугерметичный одноступенчатый поршневой холодильный компрессор в полевых условиях?

А: Да. Торцевые крышки полугерметичного компрессора с болтовым креплением обеспечивают доступ к обмоткам и подшипникам двигателя на месте. Перемотка двигателя, замена подшипников, обслуживание клапанной пластины и замена шатуна – все это может выполнить обученный инженер по холодильному оборудованию без возврата устройства на завод. Это существенное преимущество перед полностью герметичными компрессорами, которые при выходе двигателя из строя необходимо заменять целиком.

Вопрос: Какие хладагенты можно использовать в этом устройстве и поддерживается ли R22?

О: Стандартные конфигурации поддерживают R134a, R404A, R507A, R448A и R449A. Унаследованные конфигурации R22 доступны специально для проектов модернизации, в которых необходимо сохранить существующую системную инфраструктуру. Внутренние детали компрессора, материалы клапанов и тип масла перед отправкой соответствуют указанному хладагенту на нашем заводе в Китае. Замена хладагента после ввода в эксплуатацию требует технической проверки — свяжитесь с нашей командой, прежде чем производить замену хладагента.

Вопрос: Как работает разгрузка баллонов и экономит ли при этом энергию?

Ответ: Разгрузочные устройства цилиндров представляют собой устройства с электромагнитным управлением, которые удерживают всасывающие клапаны выбранных цилиндров открытыми во время такта сжатия, не позволяя этим цилиндрам выполнять работу. Например, при разгрузке 50 % половина цилиндров отключается, и компрессор обеспечивает примерно половину номинальной мощности, потребляя при этом примерно 55–60 % мощности при полной нагрузке — значительная экономия энергии в условиях частичной нагрузки. ПЛК автоматически управляет последовательностью разгрузки, переключая ступени производительности в зависимости от давления всасывания.

Вопрос: Где производятся эти устройства и какие существуют гарантии качества?

О: Каждое устройство в этой линейке продуктов спроектировано и изготовлено в Китае на нашем производственном предприятии Lynxcool, сертифицированном по стандарту ISO 9001. Мы гордимся нашим наследием «Сделано в Китае» и подкрепляем его строгим контролем качества: входной контроль компонентов, проверки в процессе сборки, 100% заводские эксплуатационные испытания и полную документацию, включая сертификаты испытаний, декларацию соответствия CE и записи о соответствии GB/T, поставляемые с каждым устройством, произведенным в Китае.

Вопрос: Каков ожидаемый срок службы и какое обслуживание требуется устройству?

Ответ: При обычном режиме коммерческого холодильного оборудования полугерметичный поршневой компрессор, произведенный в Китае компанией Lynxcool, имеет ожидаемый срок службы 15–25 лет при соответствующем обслуживании. Рекомендуемая периодичность технического обслуживания: замена масла и фильтра каждые 10 000 часов работы, проверка клапанной пластины каждые 20 000 часов, проверка изоляции обмотки двигателя ежегодно. Полный капитальный ремонт через 40 000–50 000 часов в зависимости от условий эксплуатации. В нашей сервисной документации приводятся подробные графики и процедуры технического обслуживания.

В: Каково время выполнения заказа от доставки?

О: Стандартные конфигурации с нашего производственного предприятия в Китае: 6–10 недель с момента подтверждения заказа до отправки с завода. Специальные конфигурации или нестандартные варианты напряжения/хладагента: 10–14 недель. Монтаж агрегата на раме на месте занимает 1–2 дня. Для ввода в эксплуатацию, включая заправку хладагента, проверку ПЛК, проверку безопасности и обучение операторов, требуется 1 день для стандартных конфигураций с участием инженера Lynxcool на месте.

ГОТОВЫ ОПРЕДЕЛИТЬ СВОЮ СИСТЕМУ?

Свяжитесь с нашей командой инженеров для получения индивидуального предложения, основанного на ваших условиях эксплуатации.

Сделано в Китае и произведено в Китае · ISO 9001 · Сертифицировано CE
