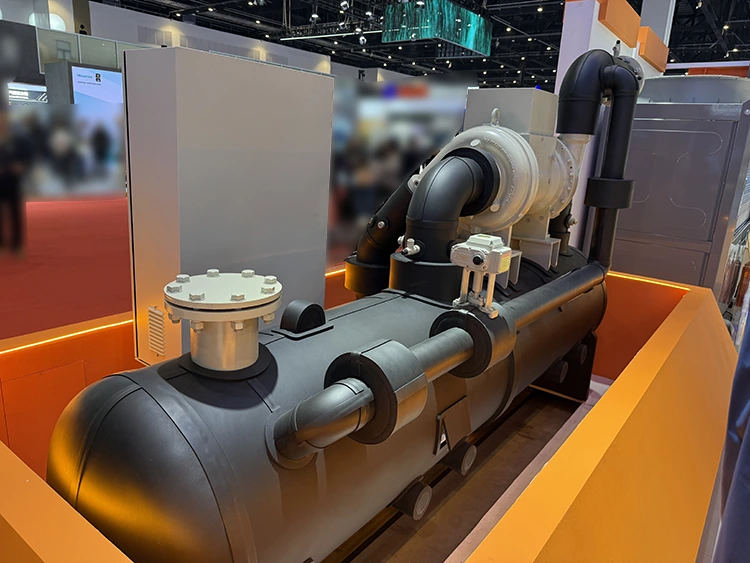

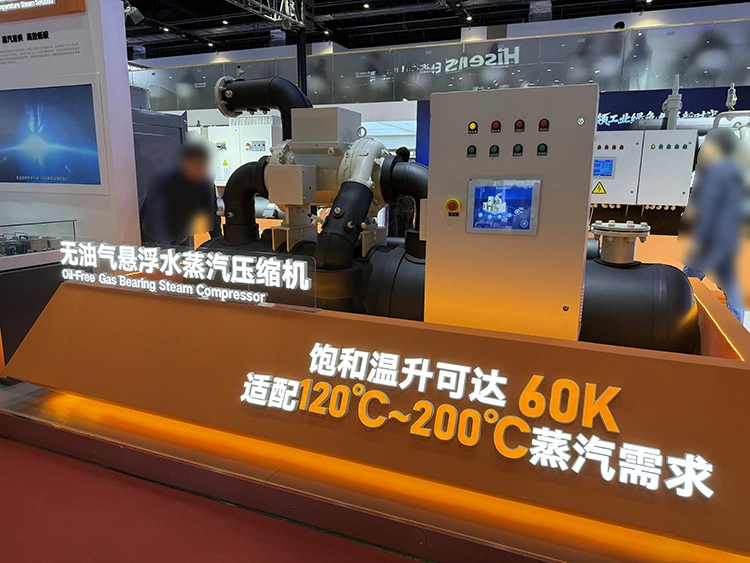

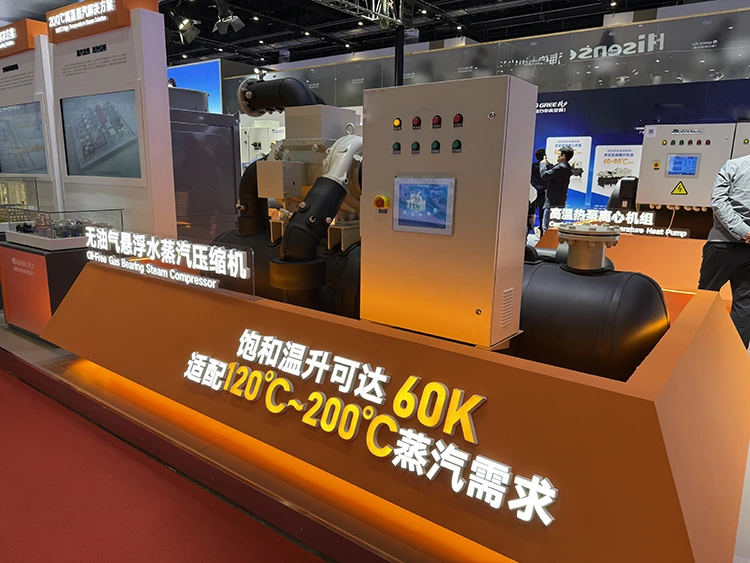

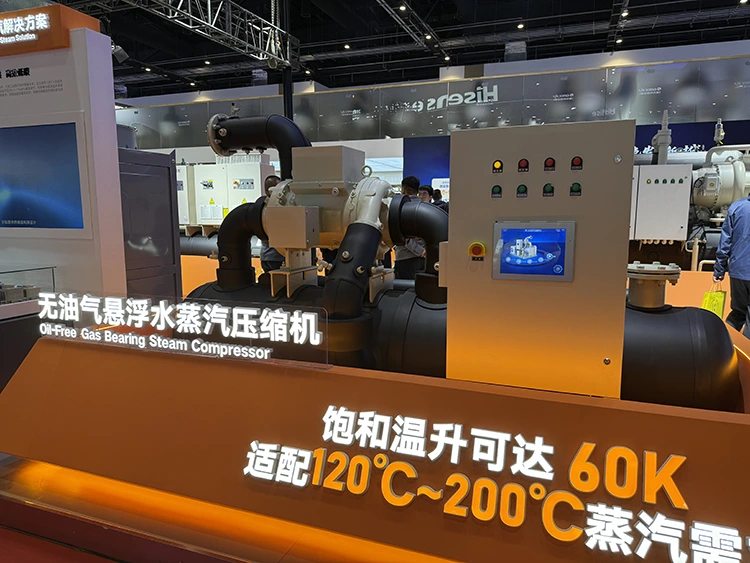

Центробежный охладитель с воздушным подшипником

Центробежный охладитель с воздушными подшипниками оснащен аэродинамически оптимизированным центробежным рабочим колесом и высокочастотным инверторным приводом, обеспечивающим CEL (комбинированный коэффициент энергоэффективности) от 6,0 до 7,5 при полной нагрузке, при этом значения IPLV/NPLV обычно превышают 9,0 — производительность, недостижимая с помощью технологий поршневого, спирального или винтового компрессора для эквивалентной холодопроизводительности.

Постоянная мощность установки колеблется от 200 RT (700 кВт) до 2000 RT (7032 кВт) и обслуживает центральные холодильные установки, крупные коммерческие системы HVAC, охлаждение промышленных процессов, инфраструктуру центров обработки данных и чистые фармацевтические помещения.

Технические параметры

Область применения

Первичные рынки

• Централизованные холодильные установки и муниципальные сети охлажденной воды (400 – 2000 RT за единицу)

•Крупные коммерческие системы отопления, вентиляции и кондиционирования воздуха: торговые центры, аэропорты, конференц-центры, офисные башни класса А.

• Инфраструктура охлаждения центров обработки данных и серверных помещений, требующая длительного времени безотказной работы и безмасляного качества воздуха.

•Охлаждение технологических процессов в фармацевтических, биотехнологических и чистых помещениях, где загрязнение маслом недопустимо.

•Охлаждение промышленных процессов: точная механическая обработка, пищевая промышленность, химическая промышленность и производство пластмасс.

•Отели, больницы и университетские кампусы, прошедшие сертификацию LEED или эквивалентную сертификацию зеленого строительства.

Выбор хладагента по применению

•HFO-1234ze(E) — ПГП < 1; Предпочтительно для новых проектов в ЕС и Китае. Соблюдение правил GB по хладагентам.

•HFC-134a — проверенная надежность, подходит для проектов модернизации, заменяющих старые центробежные охладители.

Основные технические характеристики

1. Технология активных воздушных подшипников – ноль масла, ноль трения.

Центробежный охладитель с воздушными подшипниками использует собственный сжатый воздух компрессора для обеспечения подвески вала, устраняя необходимость в редкоземельных магнитах, электромагнитных катушках или специальных источниках питания для управления подшипниками. Воздушный клин автоматически стабилизируется в зависимости от скорости вращения, обеспечивая присущую системе стабильность, простую архитектуру управления и практически полное отсутствие отказов.

2. Оптимизация энергоэффективности с двойным контуром

Система одновременно регулирует переменную частоту вращения компрессора (10–100 %) и угол наклона входного направляющего аппарата для достижения оптимальной мощности в условиях частичной нагрузки в течение всего года, обеспечивая высокие значения IPLV/NPLV и стабильную работу даже при низких нагрузках, без рисков перенапряжения или обхода.

3. Безмасляный холодильный контур

Смазочное масло не требуется, что исключает потери эффективности, вызванные накоплением масляной пленки в теплообменнике. Общие характеристики теплообмена остаются на уровне заводских стандартов, не требуя обслуживания маслоотделителей, масляных насосов или систем возврата масла.

4.Высокоэффективный кожухотрубный теплообменник.

В испарителе и конденсаторе используются армированные медные трубы с устойчивыми к коррозии титановыми вставками со стороны воды и оптимизированными микроребрами со стороны хладагента, что улучшает коэффициенты нуклеационного кипения и пленочной конденсации. Панель обслуживания трубного пучка поддерживает механическую очистку на месте, устраняя необходимость восстановления хладагента.

5. Интеллектуальное управление ПЛК

Записывает рабочие параметры каждую секунду, сохраняя на борту данные о тенденциях за 12 месяцев. Предиктивная диагностика позволяет заранее обнаружить такие отклонения, как воздушный зазор в подшипнике, отложения на рабочем колесе и теплообменнике. Он подключается к BMS/DCIM через Modbus TCP/BACnet IP, а дополнительный облачный шлюз обеспечивает удаленный мониторинг и проактивные услуги.

6. Почти бесшумный, с низким уровнем вибрации

Воздушные подшипники и управление переменной частотой устраняют трение и пульсацию частоты мощности. Уровень шума на расстоянии 1 метра при полной нагрузке составляет ≤80 дБ(А), а вибрация практически полностью отсутствует в конструкции здания, что устраняет необходимость в подпружиненных виброизолирующих основаниях.

Почему стоит сотрудничать с Lynxcool

Воздушный подшипник, магнитный подшипник или масляная смазка — честное сравнение

Центробежные чиллеры с воздушными подшипниками работают без масла за счет электромагнитной левитации. Они имеют много преимуществ по эффективности с конструкциями с воздушными подшипниками, но несут более высокую сложность контроллера подшипника, риск в цепочке поставок редкоземельных магнитов и чувствительность к нарушениям качества электроэнергии. В конструкциях с воздушными подшипниками отсутствуют постоянные магниты, отсутствует источник питания подшипников и отсутствует риск размагничивания магнитов, что особенно актуально в промышленных средах с высокими температурами окружающей среды или высокой вибрацией.

Центробежные охладители с масляной смазкой требуют меньших первоначальных затрат, но требуют текущих затрат: замена масла, техническое обслуживание маслоотделителя, круглогодичное потребление энергии масляным нагревателем и прогрессирующая деградация теплопередачи из-за загрязнения маслом. Анализ совокупной стоимости владения (TCO) в течение жизненного цикла неизменно показывает, что холодильные машины с воздушными или магнитными подшипниками окупаются в течение 3–5 лет по сравнению с эквивалентами с масляной смазкой при коммерческих тарифах на электроэнергию в Китае.

Преимущества Lynxcool

• Полный диапазон производительности 200–2000 RT на единой платформе продукта — меньше инженерных интерфейсов для многоагрегатных установок.

• Конструкция с двумя хладагентами (HFO-1234ze или HFC-134a) со склада — без задержки специального заказа для проектов с низким ПГП

• Заводские испытания производительности в соответствии с AHRI 550/590 с использованием калиброванных приборов и сертифицированных FAT.

• Предварительно настроена интеграция LynxMind™ BMS/DCIM — сокращает время ввода в эксплуатацию на месте до часов, а не дней

• Опция ввода среднего напряжения (10 кВ) позволяет отказаться от понижающего трансформатора на крупных станциях централизованного холодоснабжения.

• Ценовое преимущество китайского производства: на 20–35 % ниже эквивалентных европейских или североамериканских брендов при сопоставимых сертифицированных уровнях производительности.

• Более 800 центробежных чиллеров с воздушными подшипниками установлены в Китае, Юго-Восточной Азии и на Ближнем Востоке.

Часто задаваемые вопросы

Вопрос: В чем разница между технологией воздушного и магнитного подшипника?

Ответ: Оба компрессора работают без масла и без трения. Магнитный подшипник использует электромагнитные катушки и редкоземельные магниты для левитации вала, что требует специального источника питания контроллера подшипника и чувствительно к помехам в питании. В Air-bearing используется воздушная пленка под давлением, создаваемая самим компрессором — без магнитов, без катушек, без отдельного источника питания — что приводит к более простой и надежной архитектуре с меньшей восприимчивостью к событиям, связанным с качеством электроэнергии.

Вопрос: Как работает центробежный охладитель с воздушным подшипником при частичной нагрузке?

Ответ: Двухконтурное управление VFD + IGV LynxMind™ непрерывно отслеживает точку минимальной мощности. При нагрузке 50 % КПД обычно превышает значения полной нагрузки на 20–40 %, и агрегат поддерживает стабильную работу до 10 % без обхода защиты от перенапряжения. Опубликованные рейтинги IPLV/NPLV ≥ 9,0 отражают реальные взвешенные характеристики при частичной нагрузке, а не одноточечный тест.

Вопрос: Требуется ли по-прежнему регулярное обслуживание масла?

О: Никакого обслуживания масла. Холодильный контур не содержит смазочного масла. В нем нет маслоотделителей, масляных подогревателей, масляных насосов, масляных фильтров и интервалов замены масла. Плановое техническое обслуживание включает ежегодную проверку воздушного зазора подшипников (неинвазивная, с помощью диагностики LynxMind™), ежегодную проверку утечек хладагента и периодическую очистку трубок конденсатора/испарителя — все это достижимо без восстановления хладагента.

Вопрос: Какой хладагент нам следует выбрать для нового проекта?

О: HFO-1234ze(E) рекомендуется для новых установок. Потенциал глобального потепления (ПГП) < 1 защищает систему от ужесточения правил в отношении фторсодержащих газов в Китае и на экспортных рынках, а ее термодинамические свойства хорошо сочетаются с геометрией центробежного рабочего колеса для достижения максимальной эффективности. ГФУ-134а остается доступным для проектов модернизации, где это благоприятствует существующим трубопроводам или логистике на объекте.

Вопрос: Каковы требования к качеству охлажденной воды и воды в конденсаторе?

A: Охлажденная вода: pH 7,0–9,0, жесткость ≤ 300 ppm CaCO₃, содержание хлоридов ≤ 200 ppm, общее количество взвешенных веществ ≤ 50 ppm. Конденсаторная вода: те же пределы pH и жесткости; мы рекомендуем систему дозирования химикатов для открытых градирен. Подробные характеристики качества воды и рекомендации по химической обработке поставляются с каждым устройством.

Вопрос: Что такое пусковой ток и как он влияет на построение электроинфраструктуры?

О: Плавный пуск с частотно-регулируемым приводом ограничивает пусковой ток примерно до 100–110 % рабочего тока при полной нагрузке — фактически нулевой выброс по сравнению с 300–600 % пускового тока параллельных пускателей. Это позволяет последовательно запускать несколько агрегатов, не увеличивая размеры главного распределительного щита, и устраняет сложность координации защиты двигателя и стартера, которая присутствует в традиционных конструкциях.

Вопрос: Какие гарантии и сервисную поддержку предоставляет Lynxcool?

О: Стандартная гарантия: 24 месяца на компрессор в сборе, 12 месяцев на электрические компоненты и компоненты управления с даты ввода в эксплуатацию. Доступны расширенные гарантийные пакеты (до 60 месяцев) и годовые контракты на техническое обслуживание с дистанционным мониторингом. Lynxcool имеет региональные сервисные центры в крупных городах Китая и может организовать авторизованное сервисное партнерство на рынках Юго-Восточной Азии и Ближнего Востока.
