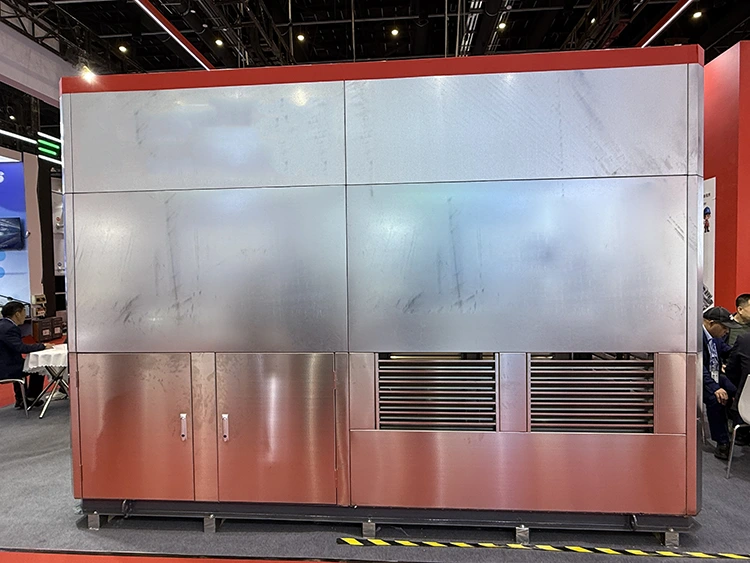

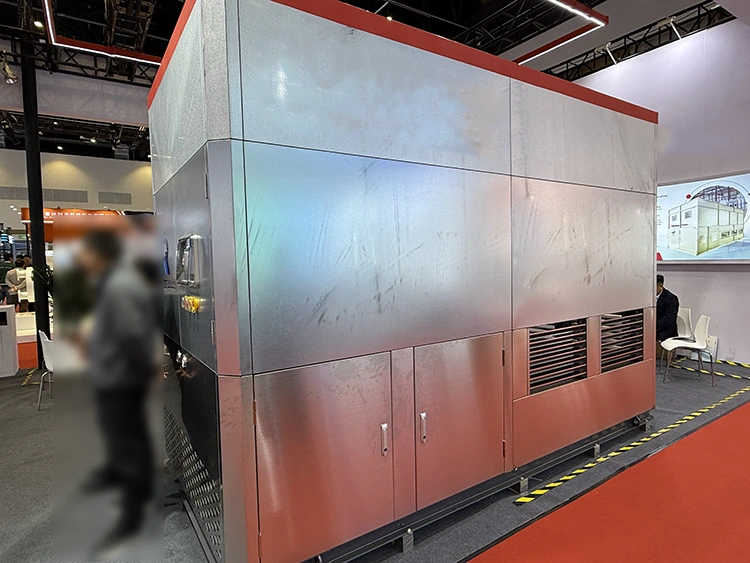

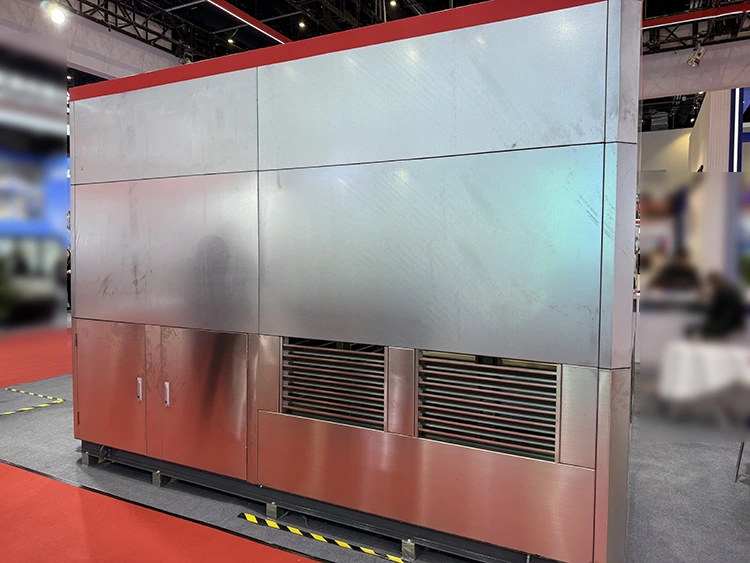

Винтовой охладитель с испарительным охлаждением

Винтовой чиллер с испарительным охлаждением специально разработан для промышленного технологического охлаждения, систем отопления, вентиляции и кондиционирования воздуха, а также систем предварительного охлаждения холодовой цепи, где требуется надежное и энергоэффективное снабжение охлажденной водой круглый год. Все основные компоненты выбираются от ведущих мировых брендов и перед отправкой проходят полные заводские испытания при номинальной мощности.

Ключевые характеристики системы

•Испарительная конденсация: отвод тепла по влажному термометру обеспечивает на 5–8 °C более низкую температуру конденсации по сравнению с агрегатами с воздушным охлаждением при той же температуре окружающей среды по сухому термометру, увеличивая КПД до 20%.

•Двухвинтовой компрессор: бесступенчатая регулировка Vi (встроенный коэффициент сжатия) и контроль производительности в диапазоне нагрузки 25–100 % с минимальным снижением производительности при частичной нагрузке.

• Кожухотрубный испаритель DX: конструкция из медных трубок и корпуса из углеродистой стали, разработанная по стандарту ASME; оптимизирован для разницы температур охлажденной воды 7/12 °C или 5/10 °C.

• Заводская упаковка: монтируется на раме, проходит заводские испытания и поставляется в виде одной части (или двух секций для больших моделей), что позволяет минимизировать время установки и риск ввода в эксплуатацию на месте.

• Микропроцессорное управление: сенсорный экран HMI с интерфейсом Modbus RTU/TCP, последовательность автоматического запуска, планирование нагрузки компрессора и полная регистрация аварийных сигналов.

Технические характеристики

Производительность и параметры системы

Примечание. Холодопроизводительность и КПД рассчитаны на основе: охлажденной воды на входе/выходе 12/7 °C, температуры по влажному термометру 28 °C, номинальной заправки хладагента, высоты над уровнем моря.

Стандартный модельный ряд

Примечание. Размеры указаны для конфигураций с одним устройством. Доступны модели с двойным компрессором и тандемным контуром для мощностей выше 1163 кВт. Все спецификации подлежат окончательной инженерной проверке.

Область применения

Винтовой чиллер Lynxcool с испарительным охлаждением хорошо подходит для любого предприятия, которому требуется автономный источник охлажденной воды с высоким COP и ограниченными требованиями к занимаемой площади. Типичные области применения включают в себя:

Охлаждение промышленных процессов

• Фармацевтическое производство: Точная подача охлажденной воды температурой 5–10 °C для реакторов, ферментеров и систем отопления, вентиляции и кондиционирования чистых помещений.

•Химические и нефтехимические предприятия: непрерывное технологическое охлаждение при стабильной температуре воды на выходе; совместим с растворами гликоля для вторичных контуров при минусовых температурах.

•Инъекция и экструзия пластмасс: охлаждение пресс-формы и охлаждение гидравлического масла; быстрое отслеживание нагрузки за счет бесступенчатого регулирования производительности компрессора.

•Охлаждение центра обработки данных: теплообменники в задней двери или блоки CRAC, питаемые охлажденной водой; низкая температура конденсации значительно снижает PUE по сравнению с чиллерами с воздушным охлаждением.

ОВиК и коммерческое здание

• Центральные установки охлажденной воды: обслуживают кондиционеры (AHU), фанкойлы (FCU) и охлаждающие балки в коммерческих офисах, гостиницах и больницах.

• Централизованное охлаждение: несколько агрегатов параллельно с первичной/вторичной насосной системой; подходит для центральных контуров охлаждения кампусов или промышленных парков.

Холодовая цепь и пищевая промышленность

• Туннели предварительного охлаждения: подача охлажденной воды в пластинчатые или распылительные устройства предварительного охлаждения для свежих продуктов, морепродуктов и мяса.

•Холодильные вестибюли: охлаждение змеевика обработки воздуха для буферных зон доклевеллера, где требуются умеренные температуры (2–10 °C).

• Переработка напитков и молочных продуктов: охлаждающая вода CIP, охлаждение секции пастеризатора и охлаждение рубашки резервуара.

Основные технические характеристики

Испарительно-конденсационная технология

В отличие от обычных чиллеров с воздушным охлаждением, которые полностью отводят тепло до температуры окружающего воздуха по сухому термометру, винтовой чиллер с испарительным охлаждением Lynxcool использует встроенный испарительный конденсатор с распылением и змеевиком. Змеевик хладагента постоянно смачивается рециркулирующей водой, в то время как вентилятор втягивает противоток окружающего воздуха через секцию змеевика. Испарение небольшой доли воды поглощает скрытое тепло хладагента, позволяя температуре конденсации отслеживать температуру окружающей среды по влажному термометру, а не температуру по сухому термометру.

При типичной температуре окружающей среды 35 °C по сухому термометру и 28 °C по влажному термометру чиллер с воздушным охлаждением может конденсироваться при 48–52 °C, тогда как агрегат с испарительной конденсацией конденсируется при 38–42 °C — разница в 8–12 К напрямую снижает степень сжатия компрессора, увеличивает объемный КПД и повышает КПД на 15–25%.

Двухвинтовой компрессор с регулируемым Vi

Компрессор оснащен встроенным золотниковым клапаном соотношения объемов (Vi), который регулирует степень внутреннего сжатия в соответствии с фактической степенью рабочего давления системы. Это предотвращает чрезмерное сжатие (бесполезную работу) в условиях частичной нагрузки или низкой температуры окружающей среды и недостаточное сжатие (потерю мощности) в условиях высокой температуры окружающей среды или высокой нагрузки. Результатом являются плоские кривые эффективности при частичной нагрузке и стабильная производительность во всем рабочем диапазоне.

• Диапазон производительности: 25–100 % бесступенчато, с помощью золотникового клапана, управляемого ПЛК.

•Защита компрессора: реле перепада давления масла, датчик температуры нагнетания, термисторы обмотки двигателя, таймер предотвращения повторного использования (минимум 10 минут бездействия).

• Управление маслом: термосифонное охлаждение масла (предпочтительно) или впрыск жидкости; смотровое стекло уровня масла; Заправлен на заводе типом и количеством масла, указанным производителем компрессора.

Интеллектуальное микропроцессорное управление

Винтовой чиллер с испарительным охлаждением поставляется с микропроцессорным контроллером, разработанным Lynxcool, с 7-дюймовым цветным сенсорным экраном HMI. Контроллер управляет всеми функциями агрегата, включая:

• ПИД-регулирование температуры охлажденной воды на выходе (заданное значение регулируется в диапазоне 3–15 °C).

• Загрузка/разгрузка компрессора с защитой от короткого цикла.

• Вентилятор испарительного конденсатора и каскад насоса (доступна опция бесступенчатого ЕС-вентилятора)

• Клапан подпитки воды и управление циклом продувки.

•Полный журнал тревог с отметкой времени; релейный выход удаленной сигнализации

• Связь Modbus RTU/TCP для интеграции BMS/SCADA

• Еженедельный планировщик и ввод ограничения спроса.

Компактная установка заводской сборки

Все компоненты — компрессор, секция испарительного конденсатора, резервуар испарителя, панель управления, трубопроводы хладагента и водораспределительные коллекторы — монтируются на заводе на стальную конструкцию и соединяются между собой перед отправкой. Эта заводская предварительная сборка обеспечивает проверку целостности контура хладагента на герметичность, проверку электрической целостности и функциональные эксплуатационные испытания при полной номинальной мощности перед отправкой агрегата с завода.

•Установка: Устройство прибывает на объект готовым к электрическому подключению, подключению трубопроводов охлажденной воды и подпиточной воды — никаких работ с хладагентом на месте не требуется.

•Время ввода в эксплуатацию: обычно 1 день для электрических/трубопроводных соединений + ½ дня для настройки параметров управления и проверки при первом запуске.

Водоочистка и сепаратор дрейфа

Испарительные системы требуют очистки воды для предотвращения образования накипи, коррозии и биологического роста в контуре распыления. Установки Lynxcool предназначены для работы со стандартными системами фильтрации и дозирования бокового потока и включают в себя:

• Форсунки из нержавеющей стали (незасоряющиеся, сменные).

• Лопасти сепаратора из ПВХ удаляют ≥ 99,97% захваченных капель воды (снижение риска легионеллы)

• Нижний поддон с подогревателем поддона для работы при температуре ниже нуля.

• Автоматический электромагнитный клапан продувки с входом контроллера на основе проводимости.

• 50-микронный сетчатый фильтр бокового потока.

Почему выбирают Lynxcool

Лидерство в области энергоэффективности

Винтовые чиллеры Lynxcool с испарительным охлаждением стабильно обеспечивают значения COP при полной нагрузке 3,8–4,5 и интегрированные значения при частичной нагрузке (IPLV), которые превышают минимальные стандарты ASHRAE 90.1 на 15–30%. В течение 10-летнего срока службы экономия энергии по сравнению с эквивалентным чиллером с воздушным охлаждением обычно компенсирует разницу в закупочной цене за единицу в течение 2–3 лет в регионах с умеренными тарифами на электроэнергию.

Полное заводское тестирование

Каждое устройство проходит как минимум 4-часовое заводское испытание при полной нагрузке в испытательном контуре с охлажденной водой, откалиброванном в соответствии с условиями AHRI 550/590. Отчет об испытаниях, включающий давление всасывания/нагнетания компрессора, температуру охлажденной воды на входе/выходе, потребляемую электрическую мощность и расчетный коэффициент полезного действия, поставляется с каждым устройством в качестве документального подтверждения номинальной производительности.

Широкая совместимость с хладагентами

Стандартные агрегаты разработаны для R134a (низкий ПГП, негорючий, доступен во всем мире). Устаревшие варианты R22 и R507 доступны для рынков, где инфраструктура поставок R134a ограничена. В конструкции агрегата используются паяные медные соединения по всему контуру хладагента, и перед заправкой он подвергается испытаниям под давлением, превышающим расчетное в 1,5 раза.

Инженерная поддержка приложений

Команда инженеров Lynxcool предоставляет бесплатную предпродажную поддержку, включая: анализ температуры по влажному термометру на объекте, ежегодное моделирование энергопотребления (TRNSYS или метод мусорных часов), анализ схемы трубопроводов и чертежи компоновки механического помещения. Эта поддержка снижает проектный риск и гарантирует правильное соответствие указанного блока профилю нагрузки здания.

Конкурентоспособная совокупная стоимость владения

Произведенные в Китае в соответствии с международными стандартами проектирования (ASME, EN 378, GB 150), устройства Lynxcool предлагают затраты на приобретение на 20–35 % ниже эквивалентного оборудования европейских или североамериканских брендов, обеспечивая при этом сопоставимую производительность и качество сборки. Запасные части имеются на складе и доступны для экспресс-доставки по всему миру; В конструкции агрегата используются стандартные модели компрессоров, что обеспечивает долгосрочную доступность запчастей.

Часто задаваемые вопросы

Вопрос: Чем винтовой чиллер с испарительным охлаждением отличается от центробежного чиллера с водяным охлаждением?

О:  Для центробежного чиллера с водяным охлаждением требуется отдельная градирня и система откачки воды в конденсаторе, что увеличивает капитальные затраты, трубопроводы и отдельные затраты на техническое обслуживание. Винтовой чиллер с испарительным охлаждением представляет собой автономную установку: испарительный конденсатор встроен в блок чиллера, что устраняет необходимость в отдельной градирне, водяных насосах конденсатора и соответствующем бассейне. По простоте установка ближе к агрегату с воздушным охлаждением, а температура конденсации по эффективности приближается к уровню водяного охлаждения.

Вопрос:  Каков расход воды и чем он отличается от градирни?

A: На испарение в контуре распыления конденсатора расходуется примерно 2,0–2,5 л/ч на кВт отводимого тепла (в зависимости от условий окружающей среды). Это сравнимо с эквивалентной градирней, обслуживающей чиллер с водяным охлаждением. Общий расход воды в системе, включая продувку и дрейф, обычно составляет 3–4 л/ч на кВт отведенного тепла. В засушливом климате, где стоимость воды является проблемой, можно добавить предварительные охладители с сухим охладителем, чтобы сократить время работы во влажном состоянии.

Вопрос: Может ли устройство работать в холодных условиях (зимой)?

Ответ:  Да. При температуре окружающей среды ниже примерно 12 °C по влажному термометру распылительный насос можно отключить, и агрегат будет работать как охладитель с сухим воздушным охлаждением, используя только вентиляторы конденсатора. Нагреватель поддона с термостатическим управлением предотвращает замерзание резервуара для оросительной воды при температуре окружающей среды до –15 °C. Для объектов с длительной работой при температуре ниже нуля можно установить дополнительный предварительный конденсатор сухого охладителя с гликолевой защитой, чтобы полностью исключить использование воды в зимнее время.

Вопрос: Каков минимальный объем заказа и время выполнения заказа?

О: Минимального количества заказа не существует — принимаются отдельные единицы. Стандартное время выполнения заказа с момента подтверждения заказа составляет 8–12 недель для моделей до LynxEC-582; 12–16 недель для более крупных моделей. Для срочных проектов могут быть доступны слоты для экспресс-производства. Полные инженерные чертежи и руководства IOM предоставляются через 2–3 недели после размещения заказа для поддержки параллельной подготовки к строительным и электрическим работам.

Вопрос: Какая гарантия и послепродажная поддержка предоставляется?

О: На все винтовые чиллеры Lynxcool с испарительным охлаждением предоставляется 12-месячная гарантия на детали с даты ввода в эксплуатацию (или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше). На компрессор распространяется гарантия производителя на тот же период. Lynxcool имеет склад запасных частей, которые отправляют стандартные изделия на следующий день. Удаленная диагностика через интерфейс Modbus позволяет инженерам Lynxcool просматривать журналы неисправностей и рабочие данные без посещения объекта.
