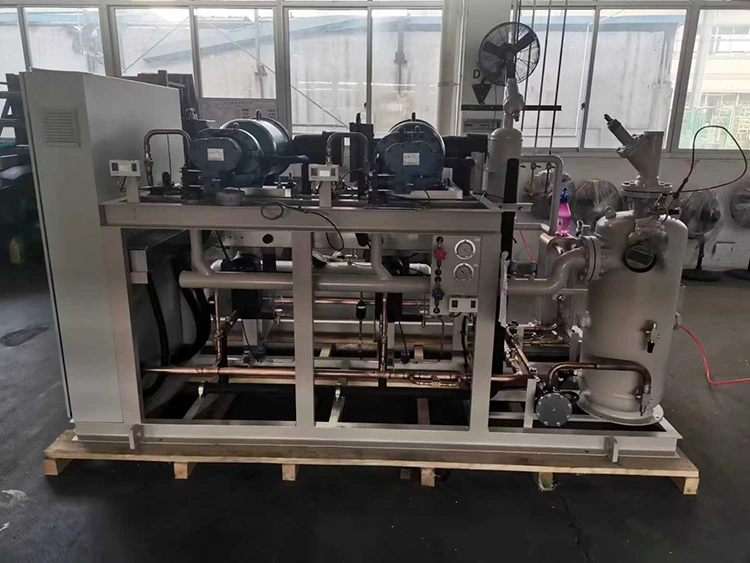

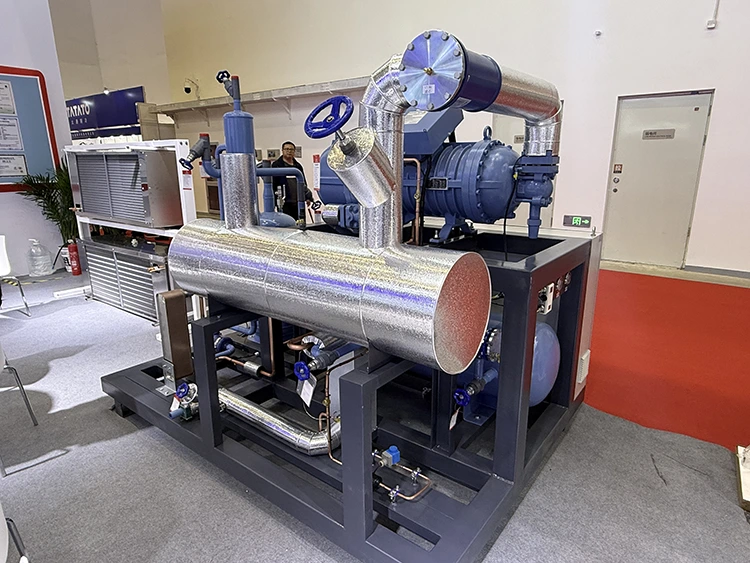

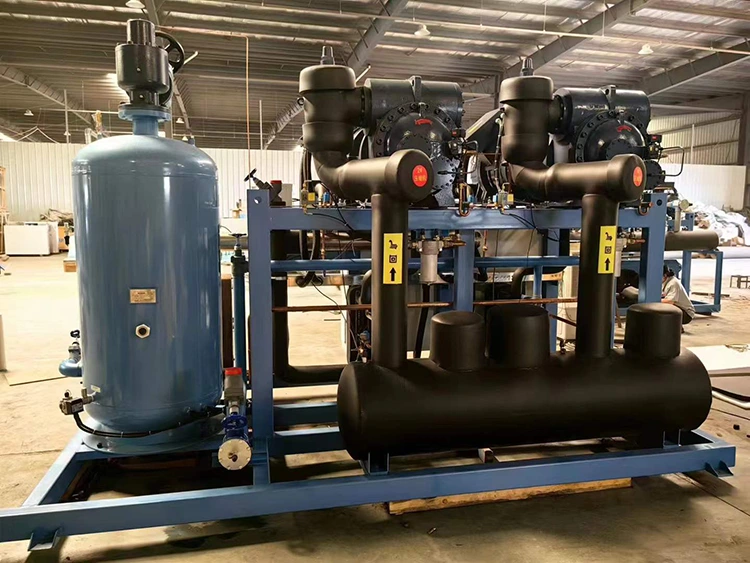

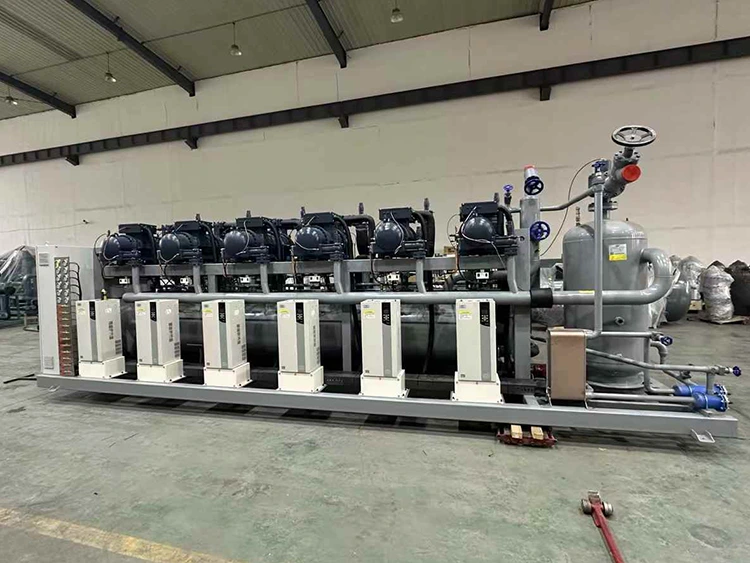

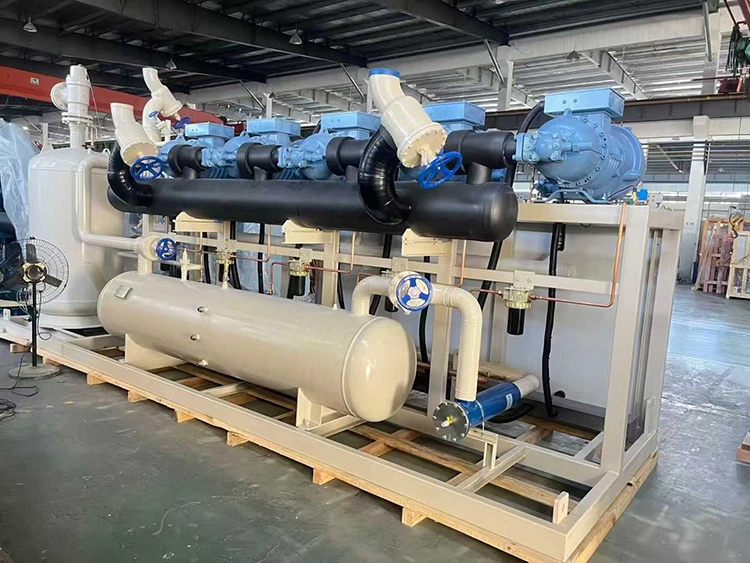

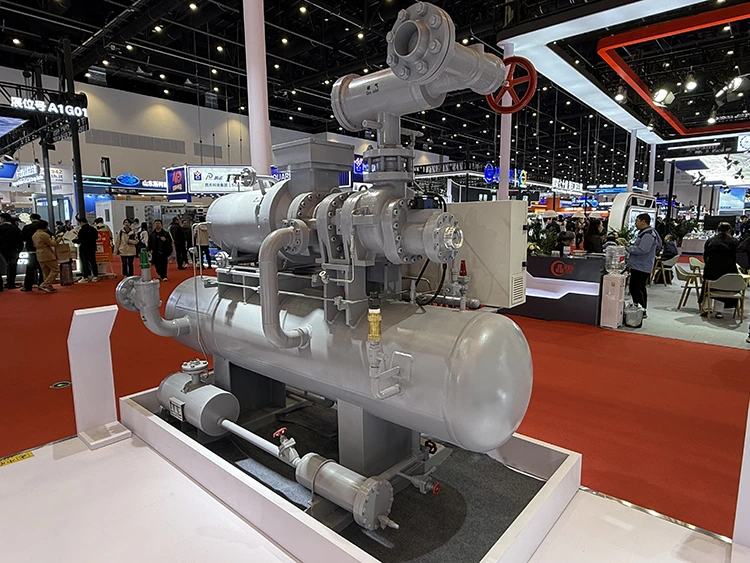

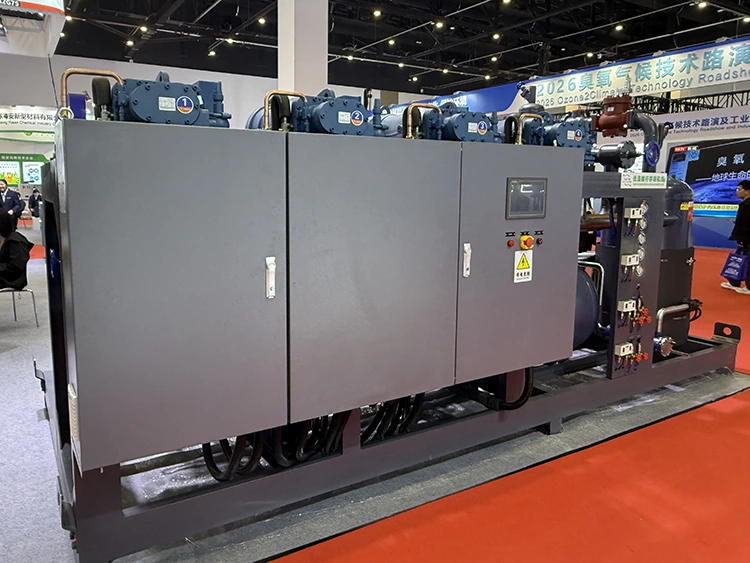

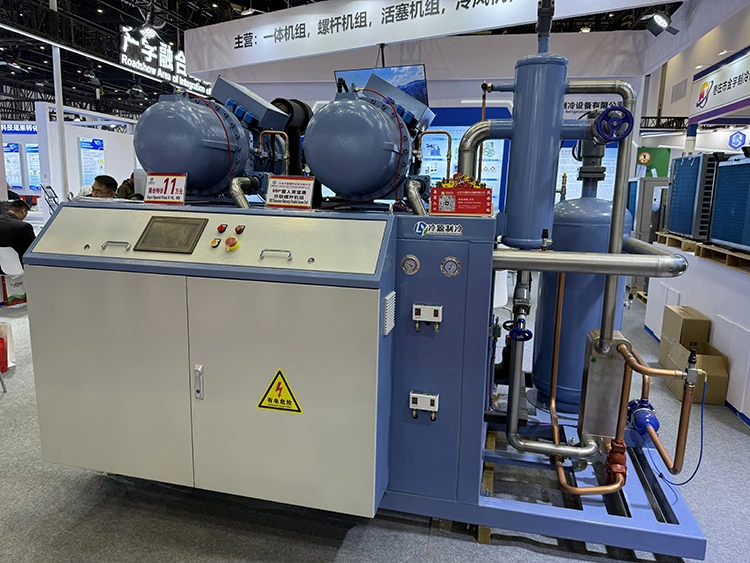

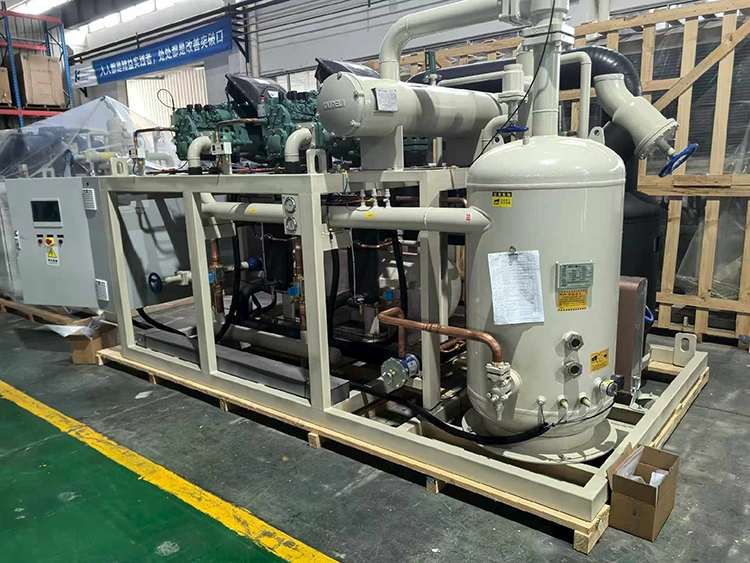

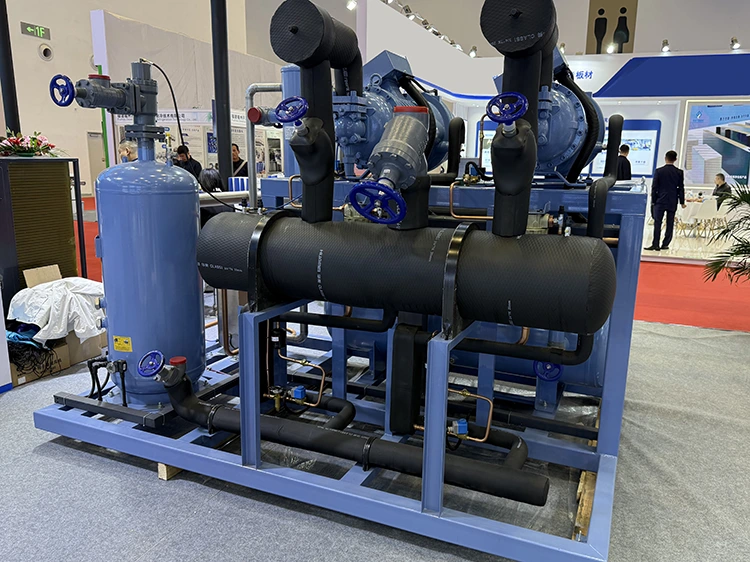

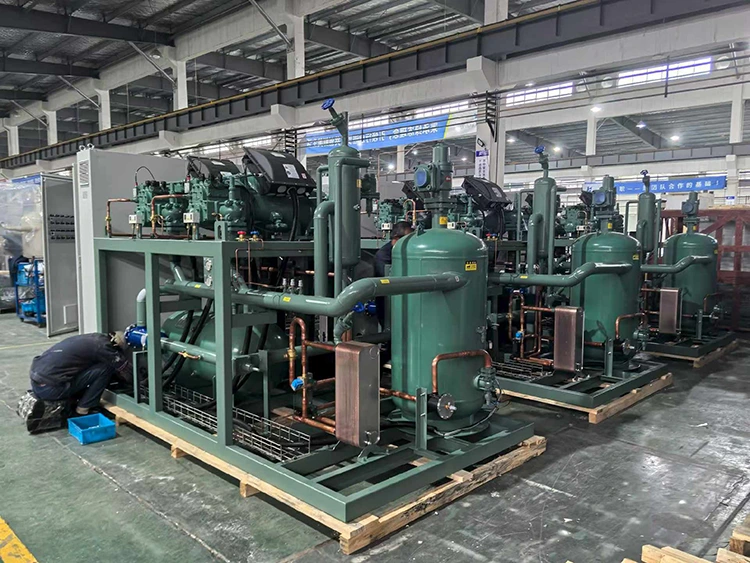

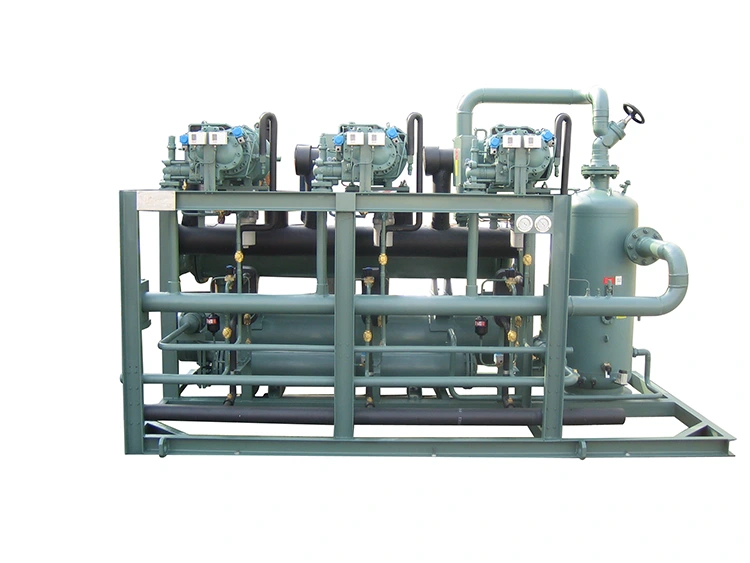

Полугерметичный одноступенчатый винтовой холодильный компрессорный агрегат
Полугерметичный одноступенчатый винтовой холодильный компрессор Lynxcool представляет собой серию высокопроизводительных, компактных полугерметичных одноступенчатых винтовых компрессоров со встроенной высокоэффективной системой отделения масла. Серия Lynx, являющаяся выдающимся продуктом, производимым в Китае, может похвастаться одним из самых широких диапазонов рабочего объема в отрасли: 18 моделей с рабочим объемом от 118 до 1100 м³ (при 2960 об/мин) и номинальной мощностью от 30 до 390 л.с.
Эти полугерметичные одноступенчатые винтовые холодильные компрессорные установки предназначены для широкого спектра применений и полностью совместимы с хладагентами R407C, R404A и R507A. Будь то специализированное кондиционирование воздуха, охлаждение промышленных процессов или коммерческое охлаждение, серия Lynx предлагает специализированные конфигурации для тепловых насосов и чиллеров с водяным охлаждением, что делает их краеугольным камнем современных промышленных систем охлаждения.
Почему стоит выбрать серию Lynx?
Серия Lynx разработана для обеспечения максимальной охлаждающей способности при минимальной занимаемой площади. Интегрировав основные компоненты непосредственно в корпус компрессора, Lynxcool создала решение «подключи и работай», которое снижает сложность системы и время установки как для OEM-производителей, так и для подрядчиков.
Технические параметры
|
модель Рысь |
|
|
071 |
081 |
091 |
101 |
110 |
120 |
140 |
|
|
скорость разряда 50/60[Гц] |
|
м³/ч |
270/324 |
307/368 |
344/413 |
380/456 |
413/496 |
480/576 |
560/672 |
|
|
масса |
|
Кг |
510 |
518 |
532 |
538 |
660 |
670 |
680 |
|
|
Объем залива масла |
|
дм³ |
11 |
11 |
11 |
11 |
17 |
17 |
17 |
|
|
масляный обогреватель |
|
|
200Вт-230В-50/60Гц |
|||||||
|
Внутренний диаметр выпускной втулки/трубки/принимаемый размер |
|
мм/дюйм |
54,1/2-1/8" |
54,1/2-1/8" |
54,1/2-1/8" |
67/2-5/8" |
80/3-1/8" |
80/3-1/8" |
80/3-1/8" |
|
|
Внутрипросветный диаметр аспиратора (оболочки) Ø/приемный размер |
|
мм/дюйм |
80/3-1/8" |
80/3-1/8" |
92,5/3-5/8" |
92,5/3-5/8" |
105,5/4-1/8 дюйма |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
энергетический менеджмент |
|
|
134-S: Ступенчато: Полная нагрузка, 75%, 50%, Минимум. (Неступенчато: Полная нагрузка... Минимальная или Полная нагрузка... 50 % по мере необходимости) |
|||||||
|
Модуль защиты двигателя |
|
|
INT69 СНЙ |
|||||||
|
смазывать |
|
|
SO02 (кроме Vi=2,2), S003 (Vi=2,2) |
|||||||
|
Стандартный двигатель¹) |
|
|
400 В/3/50 Гц-460 В/3/60 Гц |
|||||||
|
134-СЗ |
пусковой ток |
ЛРЭЙ |
A |
138 |
159 |
193 |
254 |
224 |
280 |
280 |
|
ЛРА△ |
A |
422 |
459 |
580 |
770 |
693 |
842 |
842 |
||
|
Максимальный рабочий ток |
ФЛА |
A |
107 |
111 |
123 |
131 |
156 |
174 |
199 |
|
|
134-С/134-5-Л |
пусковой ток |
ЛРЭЙ |
A |
159 |
193 |
254 |
254 |
318 |
361 |
361 |
|
ЛРА△ |
A |
459 |
580 |
770 |
770 |
953 |
1095 |
1095 |
||
|
Максимальный рабочий ток |
ФЛАЛ |
A |
118 |
132 |
148 |
156 |
182 |
202 |
228 |
|
|
134-С-Р |
пусковой ток |
РЭЙ |
A |
- |
254 |
254 |
1 |
361 |
403 |
403 |
|
ЛРА△ |
A |
- |
770 |
770 |
- |
1095 |
1208 |
1208 |
||
|
Максимальный рабочий ток |
ФЛА |
A |
- |
142 |
160 |
1 |
203 |
230 |
263 |
|
|
Модель 134-С |
|
|
160 |
180 |
210 |
220 |
240 |
270 |
300 |
|
|
скорость разряда 50/60[Гц] |
|
м³/ч |
640/768 |
720/864 |
805/966 |
850/1020 |
910/1092 |
1000/1200 |
1100/1320 |
|
|
масса |
|
Кг |
930 |
940 |
950 |
980 |
1330 |
1350 |
1390 |
|
|
Объем залива масла |
|
дм³ |
23 |
23 |
23 |
23 |
25 |
25 |
25 |
|
|
масляный обогреватель |
|
|
275Вт-230В-50/60Гц |
|||||||
|
Внутренний диаметр выхлопной (оболочки) трубы Размер наружного диаметра трубки |
|
мм/дюйм |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
Внутренний диаметр всасывающей трубки (трубки)/принимаемый размер |
|
мм/дюйм |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
134.8/0133 |
134.8/0133 |
134.8/0133 |
|
|
энергетический менеджмент |
|
|
134-S: Ступенчато: Полная нагрузка, 75%, 50%, Минимум. (Неступенчато: Полная нагрузка... Минимальная или Полная нагрузка... 50 % по мере необходимости) |
|||||||
|
Модуль защиты двигателя |
|
|
INT69 СНЙ |
|||||||
|
смазывать |
|
|
S002 (кроме Vi=2,2), S003 (Vi=2,2) |
|||||||
|
Стандартный мотор" |
|
|
400 В/3/50 Гц-460 В/3/60 Гц |
|||||||
|
134-СЗ |
пусковой ток |
ЛРЭЙ |
A |
354 |
374 |
453 |
543 |
551 |
703 |
791 |
|
ЛРА△ |
A |
1064 |
1155 |
1333 |
1645 |
1667 |
2109 |
2390 |
||
|
Максимальный рабочий ток |
ФЛА |
A |
229 |
254 |
266 |
276 |
330 |
367 |
402 |
|
|
134-С/134-5-Л |
пусковой ток |
ЛРЭЙ |
A |
374 |
453 |
543 |
595 |
703 |
783 |
876 |
|
ЛРА△ |
A |
1155 |
1333 |
1645 |
1802 |
2109 |
2348 |
2627 |
||
|
Максимальный рабочий ток |
ФЛАЛ |
A |
260 |
295 |
310 |
335 |
400 |
435 |
490 |
|
|
134-С-Р |
пусковой ток |
РЭЙ |
A |
453 |
543 |
595 |
1 |
783 |
876 |
1062 |
|
ЛРА△ |
A |
1333 |
1645 |
1802 |
1 |
2348 |
2627 |
3186 |
||
|
Максимальный рабочий ток |
ФЛА |
A |
299 |
341 |
366 |
- |
446 |
501 |
569 |
|
Ключевые особенности и технические преимущества
Собственный профиль ротора 5/6:Использует асимметричный винтовой ротор собственной разработки Lynxcool. Комбинация 5/6 лепестков обеспечивает оптимальную смазку и плавное зацепление, что обеспечивает исключительно тихую работу без вибрации.
Ультракомпактный интегрированный дизайн:Изящный и компактный дизайн объединяет всасывающий фильтр, запорные клапаны и датчики температуры в основной корпус, что делает его идеальным для компактных машинных помещений.
Расширенная защита двигателя:Имеет интеллектуальный модуль мониторинга, который обеспечивает комплексную защиту от перегрева двигателя, потери фазы и обратного вращения.
Умная оперативная обратная связь:Передача данных в режиме реального времени позволяет операторам отслеживать точное состояние двигателя и системы охлаждения для оптимизации производительности.
Многоподшипниковая система для тяжелых условий эксплуатации:Использует сложную конструкцию с несколькими подшипниками для устранения осевого и радиального износа ротора, что позволяет агрегату выдерживать высокие нагрузки с низким уровнем шума.
Высокоэффективная сепарация нефти:Встроенный многоступенчатый маслоотделитель обеспечивает лучший в отрасли КПД 99,85 %, обеспечивая чистоту теплообменников и стабильный возврат масла.
Встроенный фильтр высокой плотности:Встроенный всасывающий фильтр высокой плотности размером 100 мкм защищает внутренние компоненты и предназначен для быстрой и легкой замены во время планового технического обслуживания.
Улучшенное охлаждение газа:Внутренний путь потока спроектирован таким образом, чтобы использовать холодный всасываемый газ для эффективного охлаждения двигателя перед тем, как он достигнет винтовых роторов.
Гибкая установка на 360°:Запорные клапаны на всасывании и нагнетании могут вращаться на 360°, обеспечивая непревзойденную гибкость при прокладке трубопроводов в ограниченном пространстве.
Надежный встроенный предохранительный клапан:Имеет внутренний предохранительный клапан с высокими техническими характеристиками, разработанный в соответствии с самыми строгими стандартами безопасности и обеспечивающий долгосрочную надежность.
Основные приложения
Охлаждение промышленных процессов:Прецизионное охлаждение для пищевой, химической промышленности и центров обработки данных.
Специализированный кондиционер:Мощный климат-контроль для больниц, чистых помещений и крупных коммерческих комплексов.
Холодное хранение при низкой и средней температуре:Оптимизирован для R404A и R507A при заморозке и логистике холодовой цепи.
Системы тепловых насосов:Надежная работа при производстве горячей воды и промышленной рекуперации тепла.
Преимущество Lynxcool
Микронная точность:Наши роторы обрабатываются с соблюдением самых высоких допусков, чтобы обеспечить самый длительный срок службы на рынке.
Глобальная поддержка:Имея 15 сервисных центров по всему миру, Lynxcool предоставляет техническую экспертизу и необходимые детали, где бы ни находился ваш проект.
Настраиваемые конфигурации:Мы можем предоставить индивидуальные внутренние конфигурации полугерметичного одноступенчатого винтового холодильного компрессора в соответствии с вашим конкретным применением.
