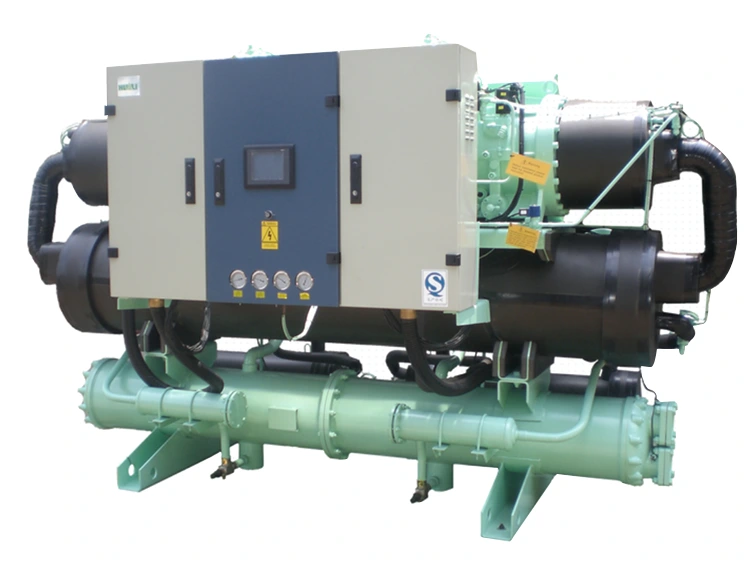

Винтовой холодильный компрессорный агрегат с водяным охлаждением

Винтовые холодильные компрессорные установки Lynxcool с водяным охлаждением, производимые в Китае и экспортируемые в крупные холодильные склады, промышленные предприятия пищевой промышленности, фармацевтические производства, системы охлаждения химических процессов и коммерческие холодильные установки по всему миру, являются выбором для применений, где максимальная энергоэффективность, самая высокая холодопроизводительность на единицу площади или работа в климатических условиях с высокими температурами окружающей среды делает конденсацию с водяным охлаждением предпочтительным или единственным жизнеспособным вариантом. Отводя тепло в охлаждающую воду с температурой от +28°C до +35°C, а не в окружающий воздух с температурой от +35°C до +45°C, агрегат с водяным охлаждением достигает температуры конденсации на 5–12°C ниже, чем эквивалентный агрегат с воздушным охлаждением, непосредственно снижая степень сжатия компрессора, улучшая КПД на 10–25 % и расширяя рабочий диапазон до климата с высокими температурами окружающей среды, где конденсация с воздушным охлаждением неэффективна или непрактична.

Каждый винтовой холодильный компрессор Lynxcool с водяным охлаждением собирается на заводе, проходит испытания под давлением, герметичность и эксплуатационные испытания на нашем производственном предприятии в Китае перед отправкой. Установка заправлена ​​хладагентом на заводе и испытана в номинальных условиях: давление и температура на всасывании и нагнетании, температура конденсационной воды на входе и выходе, давление и температура масла, общая потребляемая мощность и расчетный КПД измеряются и записываются в отчет о заводских испытаниях, прилагаемый к каждому блоку. Стандартные хладагенты: R404A, R507A, R448A, R449A, R134a и R22 (проекты замены). Конденсатор с водяным охлаждением поставляется с фланцевыми соединениями с контуром охлаждающей воды заказчика.

Ключевые возможности

• Конденсация с водяным охлаждением для более высокой эффективности — температура конденсации на 5–12°C ниже, чем у эквивалентной системы с воздушным охлаждением при той же температуре окружающей среды; Улучшение КПД 10–25%; увеличение мощности компрессора на 8–15% при эквивалентной мощности.

• Варианты кожухотрубного или пластинчатого конденсатора — кожухотрубный для применений большой производительности и совместимости с аммиаком; паяная пластина для компактного размещения и применения HFC.

•Подходит для сурового климата — температура конденсации не зависит от температуры окружающего воздуха; стабильную работу на Ближнем Востоке, в Южной Азии и в тропическом климате, где агрегаты с воздушным охлаждением испытывают трудности.

•Внутренняя установка — установка устанавливается внутри машинного помещения; отсутствие внешнего воздействия; отсутствие воздействия погодных условий или ультрафиолета на устройство; более длительный срок службы; снижение шума снаружи здания.

•Винтовой компрессор полугерметичного или открытого типа — бесступенчатая модуляция производительности от 25 до 100 %; диапазон температур испарения от −45°С до +10°С; Доступны компрессоры нескольких ведущих марок.

•Широкий диапазон мощностей — холодопроизводительность от 80 кВт до 1200 кВт в одном агрегате; более высокие обязанности за счет параллельного расположения подразделений.

• Автоматизация ПЛК — ПЛК Siemens или Delta с сенсорным ЧМИ; полная мощность, безопасность и управление сигнализацией; Интерфейс Modbus/BACnet/OPC-UA SCADA.

Технические параметры

Все винтовые холодильные компрессорные установки с водяным охлаждением собираются на заводе, проходят испытания под давлением и при полной нагрузке в Китае с подачей охлаждающей воды, подключенной к конденсатору. Заводская документация включает в себя: сертификат испытания контура хладагента под давлением (1,5× расчетное давление), сертификат гидравлического испытания конденсатора, протокол обкатки компрессора, журнал рабочих параметров при полной нагрузке в номинальных условиях, отчет о проверке работоспособности защитного устройства и испытание на электрическую безопасность. Декларация соответствия CE, документация на оборудование, работающее под давлением PED, и руководство по вводу в эксплуатацию предоставляются вместе с каждым устройством, отправляемым с нашего производственного предприятия в Китае.

Область применения

Крупногабаритные холодильные склады и морозильные склады |  Высокая эффективность, большая емкость

Винтовые холодильные компрессорные установки с водяным охлаждением Lynxcool, производимые в Китае, являются предпочтительными холодильными установками для крупных холодильных камер и морозильных складов, где максимальная энергоэффективность и наивысшая холодопроизводительность на единицу площади помещения являются основными критериями выбора. Установка с водяным охлаждением, обслуживающая большой склад замороженной продукции при температуре от -18°C до -25°C, достигает КПД на 10–25 % выше, чем эквивалентная установка с воздушным охлаждением, что напрямую приводит к снижению годовых затрат на электроэнергию на тонну хранящегося замороженного продукта.

Установка устанавливается в закрытом машинном помещении, что устраняет ограничения, связанные с наружным оборудованием, присущие конструкциям с воздушным охлаждением, и позволяет секции конденсации получать стабильную температуру воды в градирне независимо от температуры окружающего воздуха. Несколько агрегатов, работающих параллельно с общей градирней, обслуживают крупные распределительные центры замороженной продукции объемом более 10 000 м³ из централизованного, контролируемого машинного помещения.

Пищевые предприятия |  Непрерывное высокопроизводительное технологическое охлаждение

Предприятиям пищевой промышленности — убою и переработке мяса, переработке морепродуктов, производству молочных продуктов, напитков и готовых блюд — требуются холодильные системы, которые работают непрерывно при высоких нагрузках, стабильной температуре и минимальном времени простоя. Винтовые агрегаты с водяным охлаждением, изготовленные в Китае, лучше подходят для этой сложной задачи, чем альтернативы с воздушным охлаждением, поскольку температура конденсации контролируется контуром градирни, а не отслеживает температуру окружающего воздуха, обеспечивая стабильные рабочие условия в течение всей производственной смены независимо от погоды на открытом воздухе.

Снижение изменчивости температуры конденсации приводит к более стабильным условиям работы компрессора, снижению механической нагрузки на компоненты компрессора и увеличению времени между плановым техническим обслуживанием. Основным применением является технологическое охлаждение при температуре от 0°C до -10°C, при этом шоковая заморозка при температуре от -30°C до -40°C обслуживается двухступенчатыми или каскадными системами, использующими ту же инфраструктуру конденсатора с водяным охлаждением.

Фармацевтическое производство и охлаждение чистых помещений |  Стабильные условия

Фармацевтические производственные помещения, чистые помещения и лабораторные помещения требуют систем охлаждения, которые поддерживают очень стабильные условия температуры и влажности без шума или вибрации наружного воздуха, которые могли бы повлиять на чувствительные процессы или инструменты. Винтовые агрегаты с водяным охлаждением закрытого типа производства Lynxcool в Китае отвечают этим требованиям: агрегат устанавливается в выделенном машинном помещении, изолированном от производственной зоны; конденсатор с водяным охлаждением полностью устраняет шум вентилятора конденсатора; антивибрационные опоры на раме салазок изолируют вибрацию компрессора от конструкции здания; а стабильная температура воды в градирне обеспечивает точно контролируемые условия конденсации круглый год. Для фармацевтических холодильных камер, регулируемых GDP, высокий КПД и точная модуляция производительности шнекового агрегата с водяным охлаждением обеспечивают жесткий контроль температурного диапазона (± 0,5°C) в зоне хранения продукции.

Охлаждение химических и нефтехимических процессов |  Высокое давление и агрессивные СМИ

В процессах охлаждения химических и нефтехимических процессов часто используются технологические жидкости при повышенном давлении, высоких температурах окружающей среды или агрессивных химических средах, которые препятствуют конденсации с воздушным охлаждением. В винтовом агрегате с водяным охлаждением, изготовленном в Китае, используется кожухотрубный конденсатор, который может быть оснащен трубками из нержавеющей стали или титана для агрессивного химического состава охлаждающей воды, а также с повышенным расчетным давлением для технологических применений. Установка устанавливается в помещении, защищенном от окружающей среды технологического предприятия. Для применений, требующих вторичного хладагента (гликоля, рассола или технологической жидкости), а не прямого хладагента для обработки теплообменников, агрегат с водяным охлаждением подключается к промежуточному пластинчатому теплообменнику в контуре охлаждающей воды.

Климат с высокой температурой окружающей среды |  Ближний Восток, Южная Азия, Тропический

В климате, где температура окружающей среды регулярно превышает 40–50 °C, конденсация с воздушным охлаждением становится неэффективной или невозможной: температура конденсации поднимается выше 60 °C, степень сжатия компрессора резко возрастает, производительность падает, а аварийные отключения по высокому давлению становятся частыми. Установка с водяным охлаждением, произведенная в Китае компанией Lynxcool, является окончательным решением для охлаждения в условиях сурового климата.

Градирня подает в конденсатор воду температурой от +28°C до +33°C, даже если температура окружающего воздуха составляет 45°C или выше, поддерживая температуру конденсации в диапазоне от +35°C до +40°C и сохраняя производительность и эффективность компрессора на проектных значениях. Компания Lynxcool установила винтовые агрегаты с водяным охлаждением в холодильных складах, на предприятиях пищевой промышленности и фармацевтических предприятиях на Ближнем Востоке, в Южной Азии и тропической Азии, где альтернативы с воздушным охлаждением постоянно не работают при высоких летних температурах окружающей среды.

Основные технические характеристики

01 — Конденсация с водяным охлаждением: термодинамическое преимущество

Термодинамический случай конденсации с водяным охлаждением прост: градирня подает в конденсатор воду при температуре окружающего воздуха по влажному термометру плюс температура на подходе к градирне — обычно от +28°C до +33°C в умеренном или субтропическом климате. Конденсатор с воздушным охлаждением ограничен температурой окружающей среды по сухому термометру в качестве теплоотвода; в день с температурой 35°C в умеренном климате конденсатор с воздушным охлаждением достигает температуры конденсации примерно от 45°C до 50°C. Конденсатор с водяным охлаждением в тот же день достигает температуры конденсации примерно от 35°C до 38°C.

Снижение температуры конденсации на 10–12°C снижает степень сжатия компрессора, напрямую улучшая КПД компрессора на 10–25 % и увеличивая холодопроизводительность на 8–15 % при той же мощности на валу. В жарком климате, где температура по сухому термометру достигает 45–50 °C, преимущество конденсации с водяным охлаждением становится еще более очевидным: агрегат с воздушным охлаждением может быть неспособен поддерживать номинальное давление конденсации в безопасных пределах, в то время как агрегат с водяным охлаждением продолжает эффективно работать с водой градирни при температуре от +32°C до +36°C.

02 — Кожухотрубный конденсатор: прочный, удобный в обслуживании, высокой производительности

Стандартная конфигурация конденсатора винтового холодильного компрессорного агрегата с водяным охлаждением Lynxcool, производимого в Китае, представляет собой кожухотрубный теплообменник, в котором хладагент конденсируется на стороне корпуса, а охлаждающая вода течет по трубкам.

Кожухотрубная конструкция предпочтительна для агрегатов большой мощности (свыше 150 кВт), поскольку:

(1) он обеспечивает большой объем со стороны хладагента, который действует как буфер против кратковременных изменений нагрузки, поддерживая стабильное давление конденсации в переходных условиях;

(2) пучок трубок можно снимать по отдельности для осмотра, очистки или замены загрязненных или поврежденных трубок без замены всего конденсатора;

(3) он выдерживает более высокое давление хладагента в низкотемпературных системах без ограничения давления, свойственного паяным пластинчатым теплообменникам;

(4) он совместим с хладагентом на основе аммиака (R717), если указаны трубы из нержавеющей стали, что делает его стандартным конденсатором для аммиачных систем.

Для агрегатов HFC небольшой мощности (менее 150 кВт), где компактность является приоритетом, в качестве альтернативы доступен конденсатор с паяным пластинчатым теплообменником.

03 — Вариант привода компрессора с частотно-регулируемым приводом для максимальной эффективности при частичной нагрузке

Стандартный механизм модуляции производительности винтового компрессора — золотниковый клапан — снижает производительность за счет эффективного уменьшения активного рабочего объема пары роторов, но двигатель компрессора продолжает работать с фиксированной скоростью, а механический КПД компрессора снижается при частичной нагрузке. Частотно-регулируемый привод (ЧРП) на двигателе компрессора обеспечивает дополнительный механизм энергосбережения: при частичной нагрузке скорость компрессора снижается пропорционально требуемой производительности, снижая мощность на валу двигателя примерно пропорционально кубу скорости при очень низких нагрузках.

Комбинация модуляции золотникового клапана и управления скоростью с помощью частотно-регулируемого привода в винтовом агрегате Lynxcool с водяным охлаждением, изготовленном в Китае, обеспечивает максимально достижимую эффективность при частичной нагрузке во всем диапазоне производительности 10–100 %, что особенно ценно для холодильных складов и технологических систем охлаждения с сильно переменными нагрузками, где компрессор работает с частичной нагрузкой большую часть часов работы. Привод компрессора с ЧРП доступен в качестве заводской опции на всех моделях; Китайская команда инженеров Lynxcool рассчитывает годовую экономию энергии и период окупаемости для варианта VFD для каждого проекта.

04 — Интеграция контура охлаждающей воды и очистка воды

Производительность холодильной системы с водяным охлаждением в решающей степени зависит от качества и расхода воды, подаваемой в конденсатор. Накопление накипи на трубках конденсатора увеличивает термическое сопротивление, повышает температуру конденсации, снижает COP и в конечном итоге может засорить трубки. Коррозия материала трубок приводит к утечкам и поломкам трубок. Биологический рост (легионеллы и другие бактерии) в градирне и водяном контуре конденсатора представляет собой опасность для здоровья населения, требующую активного управления.

Группа инженеров Lynxcool, базирующаяся в Китае, предоставляет рекомендации по проектированию водяного контура конденсатора для каждого проекта установки с водяным охлаждением: выбор градирни в соответствии с требованиями по отводу тепла конденсатора при температуре по влажному термометру на объекте; определение размеров водопроводной трубы конденсатора; расположение балансировочного клапана и сетчатого фильтра; и спецификация системы очистки воды, включающая ингибирование накипи, ингибирование коррозии и дозирование биоцидов. Спецификация качества воды в конденсаторе прилагается к каждому агрегату в качестве основы для программы очистки воды.

05 — Установка внутри помещения: преимущества шума, погодных условий и безопасности

Винтовая установка с водяным охлаждением устанавливается внутри помещения, в специальном машинном помещении, а градирня размещается снаружи, на крыше или во дворе. Такое отделение холодильной установки от внешней среды обеспечивает четыре существенных эксплуатационных преимущества по сравнению с наружным агрегатом с воздушным охлаждением.

шум:Компрессор и механический шум внутреннего блока локализуются внутри машинного помещения, а снаружи слышен только шум вентилятора градирни — обычно на 5–10 дБ(А) ниже, чем у эквивалентного наружного блока с воздушным охлаждением, расположенного по периметру здания.

защита от атмосферных воздействий:Компрессор, масляная система, органы управления и электрические компоненты защищены от дождя, ультрафиолетового излучения, циклической влажности и солевых брызг, что продлевает срок службы и снижает частоту технического обслуживания.

безопасность:машинное помещение можно запереть, предотвращая несанкционированный доступ к холодильной установке.

стабильность окружающей среды:Температура машинного помещения более стабильна, чем температура наружного воздуха, что снижает термическую нагрузку на компоненты компрессора и электрооборудование.

06 — Управление ПЛК с компенсацией температуры охлаждающей воды

Система управления ПЛК винтовой холодильной установки с водяным охлаждением Lynxcool, произведенной в Китае, включает в себя специальные функции для работы с водяным охлаждением, которых нет в контроллерах агрегатов с воздушным охлаждением. Компенсация температуры охлаждающей воды: ПЛК контролирует температуру воды на входе в конденсатор и регулирует уставку производительности компрессора для поддержания целевого давления конденсации, поскольку температура воды меняется в зависимости от сезона или суток. При низких температурах охлаждающей воды (зимой или ночью) ПЛК снижает скорость компрессора или положение золотникового клапана, чтобы поддерживать минимальное стабильное давление конденсации, экономя энергию.

При высоких температурах охлаждающей воды (летний пик) ПЛК гарантирует, что компрессор не превысит предел отключения по высокому давлению, снижая производительность или вызывая сигнал тревоги о высоком давлении конденсации перед аварийным отключением. Мониторинг расхода воды в конденсаторе с помощью дифференциального давления на конденсаторе или реле протока подтверждает достаточный расход до и во время работы компрессора — защитная защита, которая предотвращает перегрев конденсатора при потере потока охлаждающей воды.

Почему стоит сотрудничать с Lynxcool

Lynxcool разрабатывает и производит винтовые холодильные компрессорные установки с водяным охлаждением в Китае уже более 20 лет, накопив обширный опыт в холодильных установках для крупных холодильных камер, пищевой промышленности, фармацевтике и промышленных процессах охлаждения в условиях сурового и стандартного климата. Наше предприятие по производству винтовых агрегатов с водяным охлаждением в Китае сочетает в себе производство кожухотрубных конденсаторов, поставку компрессоров ведущих мировых брендов, сборку панелей ПЛК и комплексные заводские эксплуатационные испытания с подключением охлаждающей воды. Ниже приведены основные причины, по которым подрядчики по холодильному оборудованию, разработчики холодильных камер и инженеры-технологи выбирают Lynxcool в качестве партнера по винтовым установкам с водяным охлаждением.

Собственное изготовление кожухотрубных конденсаторов

Кожухотрубный конденсатор является важнейшим отличительным компонентом холодильной установки с водяным охлаждением. Lynxcool производит кожухотрубные конденсаторы на нашем производственном предприятии в Китае, контролируя конструкцию трубного пучка, целостность соединения труб с трубной решеткой, изготовление кожуха и испытания под давлением. Собственное производство позволяет нам настраивать материал трубок (медь для применений с ГФУ; нержавеющая сталь 316L для агрессивных водно-химических режимов или работы с аммиаком), расположение трубных проходов и положения соединительных патрубков в соответствии с конкретными требованиями каждого проекта. Каждый конденсатор, произведенный в Китае, подвергается гидравлическим испытаниям под давлением, превышающим расчетное в 1,5 раза, как со стороны кожуха, так и со стороны трубы, с независимыми сертификатами испытаний для каждой границы давления.

Заводские испытания с подключенной охлаждающей водой

Каждый винтовой агрегат Lynxcool с водяным охлаждением проходит эксплуатационные испытания на нашем производственном предприятии в Китае с подачей охлаждающей воды, подключенной к конденсатору, а не просто механическую проверку запуска. Заводские эксплуатационные испытания проводятся при номинальной температуре испарения, номинальной температуре конденсационной воды на входе и номинальной производительности, при этом все рабочие параметры измеряются и регистрируются: давление и температура на всасывании и нагнетании, температуры на входе и выходе конденсационной воды и скорость потока, мощность на валу компрессора, общая мощность агрегата, давление и температура масла, а также расчетный COP.

Это комплексное заводское испытание на тепловые характеристики подтверждает, что устройство будет работать в соответствии со спецификациями на месте, и предоставляет базовые данные о производительности для будущего сравнительного обслуживания. Полный отчет об испытаниях предоставляется вместе с каждым изделием, отправленным с нашего предприятия в Китае.

Проектирование водной стороны и координация работы градирен

Холодильная система с водяным охлаждением работает настолько, насколько позволяет ее контур охлаждающей воды. Китайская группа инженеров по холодильному оборудованию Lynxcool обеспечивает полную инженерную поддержку со стороны воды для каждого проекта: выбор градирни в соответствии с отводом тепла конденсатора в соответствии с температурным профилем по влажному термометру на объекте; определение размеров труб охлаждающей воды и выбор насоса; спецификация программы очистки конденсаторной воды; Документация по управлению рисками легионеллы; анализ зимней эксплуатации (защита от замерзания градирни и водяного контура конденсатора в холодном климате). Такая инженерная поддержка со стороны воды, предоставляемая как часть стандартного процесса заказа, отличает Lynxcool от поставщиков, которые продают холодильную установку, но оставляют подрядчику отдельное проектирование системы охлаждающей воды.

Экспертиза в области сурового климата

Компания Lynxcool установила винтовые холодильные установки с водяным охлаждением, произведенные в Китае, в холодильных камерах, предприятиях пищевой промышленности и фармацевтических предприятиях на Ближнем Востоке, на Аравийском полуострове, в Южной Азии и тропической Юго-Восточной Азии — климатических условиях, где температура окружающей среды обычно достигает 45–50 °C в летние месяцы, а охлаждение с воздушным охлаждением является термодинамически сложным или непрактичным. Наша команда инженеров в Китае имеет опыт проектирования холодильных систем для этих суровых климатических условий: определение размеров градирен с высокой температурой по влажному термометру; конструкция контура хладагента с повышенным давлением конденсации; тепловые электрические компоненты; а также изоляция и солнцезащитная защита наружной градирни и соединительных трубопроводов. Для клиентов с высокими температурами окружающей среды Lynxcool предоставляет анализ производительности в различных средах, показывающий производительность установки и коэффициент полезного действия в диапазоне сезонных условий в месте реализации проекта.

Конкурентоспособные цены на продукцию китайского происхождения

Винтовые холодильные установки с водяным охлаждением от европейских производителей имеют значительную надбавку к цене, что отражает техническое содержание, низкие объемы производства на западных рынках и собственные затраты на изготовление конденсаторов. Производство в Китае на собственном производстве конденсаторов и компрессоров ведущих мировых брендов позволяет Lynxcool предлагать полностью спроектированные винтовые агрегаты с водяным охлаждением, прошедшие заводские испытания и имеющие маркировку CE, по ценам на 20–35 % ниже, чем у эквивалентных продуктов европейской сборки. Для крупных проектов холодильных складов и предприятий пищевой промышленности, требующих холодильной мощности 500–1500 кВт, экономия капитала по сравнению с европейскими поставщиками очень значительна. Эффективность нашего производства в Китае передается непосредственно клиентам благодаря конкурентоспособным ценам без ущерба для качества бренда компрессора, стандартов изготовления конденсаторов, строгости заводских испытаний или возможностей системы ПЛК.

Сертификаты и стандарты

•ISO 9001 — Система менеджмента качества, производственное предприятие в Китае.

•Маркировка CE — европейское соответствие (Директива по машинному оборудованию 2006/42/EC).

•PED 2014/68/EU — Директива по оборудованию, работающему под давлением; кожухотрубный конденсатор, маслоотделитель, ресивер

•EN 378 — Холодильные системы и тепловые насосы; требования безопасности и экологии

• Кожухотрубный конденсатор — гидравлическое испытание при 1,5-кратном расчетном давлении; независимые сертификаты на корпус и трубу

• Регламент ЕС по фторсодержащим газам 517/2014 — доступны конфигурации, соответствующие R448A/R449A с низким ПГП.

• Заводские испытания — тепловые характеристики при полной нагрузке в номинальных условиях с охлаждающей водой; протокол испытаний на единицу

•Одобрения производителя компрессора — заводское разрешение Bitzer/Hanbell/Fusheng/Carlyle.

Послужной список

• Более 2000 винтовых холодильных компрессоров с водяным охлаждением, произведенных в Китае и установленных по всему миру.

•Холодильная мощность от коммерческих холодильных камер мощностью 80 кВт до промышленных установок мощностью 1200 кВт.

•Применение: большие холодильные склады, морозильные склады, заводы пищевой промышленности, фармацевтическое производство, охлаждение химических процессов.

•Установки в условиях высоких температур на Ближнем Востоке, Аравийском полуострове, в Южной Азии и тропической Азии.

• Своевременная доставка на 98 % с нашего производственного предприятия в Китае.

•Стандартная гарантия: 18 месяцев с момента ввода в эксплуатацию или 24 месяца с момента отправки, в зависимости от того, что наступит раньше; Срок действия гарантии производителя компрессора

Часто задаваемые вопросы

Вопрос: Каково преимущество в эффективности агрегата с водяным охлаждением по сравнению с агрегатом с воздушным охлаждением?

A: Преимущество эффективности винтового агрегата с водяным охлаждением по сравнению с эквивалентным агрегатом с воздушным охлаждением зависит от температуры окружающей среды и климата. В умеренном климате (пиковая температура по сухому термометру 35°C, по влажному термометру 24°C) градирня подает в конденсатор воду с температурой примерно от +30°C до +33°C, достигая температуры конденсации примерно от +35°C до +38°C. В агрегате с воздушным охлаждением при той же температуре окружающей среды температура конденсации составляет примерно от +45°C до +50°C. Более низкая температура конденсации агрегата с водяным охлаждением на 10–12°C снижает степень сжатия компрессора и повышает КПД на 10–25 %, в зависимости от температуры испарения. В жарком климате (пиковая температура по сухому термометру 45°C, по влажному термометру 28°C) преимущество становится более выраженным: агрегат с водяным охлаждением достигает температуры конденсации +35°C, в то время как агрегат с воздушным охлаждением с трудом конденсируется при температуре от +55°C до +60°C или может сработать при высоком давлении. Годовая экономия затрат на электроэнергию составляет 15–25% по сравнению с воздушным охлаждением, что типично для установок с водяным охлаждением в субтропическом и тропическом климате.

Вопрос: Какое качество охлаждающей воды требуется и какая очистка воды необходима?

О: Охлаждающая вода для конденсатора должна быть чистой, фильтрованной и обработанной для предотвращения образования накипи, коррозии и биологического роста. Lynxcool рекомендует следующее минимальное качество воды для медных трубчатых конденсаторов: pH 7,0–8,5; общая жесткость < 400 мг/л по CaCO₃; хлорид < 200 мг/л; взвешенные вещества < 50 мг/л. Минимальная программа очистки воды включает в себя регулировку pH, ингибитор накипи, ингибитор коррозии и дозирование биоцидов (обычно окисляющих биоцидов, таких как хлор или бром, плюс неокисляющий биоцид для борьбы со слизью). Контроль продувки (поддержание циклов концентрации в пределах проектных пределов) необходим для предотвращения накопления накипи. Для агрессивного химического состава воды (высокое содержание хлоридов, низкий уровень pH или высокое содержание растворенных твердых веществ) рекомендуются трубчатые конденсаторы из нержавеющей стали или титана. Lynxcool предоставляет спецификации качества конденсаторной воды и рекомендуемую программу очистки для каждого устройства, произведенного в Китае.

Вопрос: Можно ли использовать агрегат с существующей градирней или необходимо установить новую градирню?

О: Существующую градирню можно использовать, если она имеет достаточную резервную мощность для отвода дополнительной тепловой нагрузки новой холодильной установки и если качество воды в конденсаторе соответствует техническим требованиям. Ключевые параметры, подлежащие проверке: мощность градирни (отвод тепла в кВт) при расчетной температуре по влажному термометру и температуре воды в конденсаторе; расход воды градирни, доступный для нового конденсатора; и качество воды в конденсаторе. Группа инженеров Lynxcool, базирующаяся в Китае, оценивает совместимость существующей градирни с новой установкой в ​​рамках процесса разработки приложений и дает рекомендации по любому необходимому обновлению мощности или улучшению очистки воды. Если требуется новая градирня, Lynxcool поставляет градирни с нашего производственного предприятия в Китае как часть полного пакета холодильной системы.

Вопрос: Рекомендуется ли использовать ЧРП на двигателе компрессора?

Ответ: Привод компрессора с ЧРП рекомендуется для применений со значительной частичной нагрузкой — обычно в холодильных складах и технологических системах охлаждения, где холодильная нагрузка изменяется более чем на 30 % от пиковой нагрузки в течение рабочего графика. При скорости компрессора 50 % ЧРП снижает мощность на валу двигателя примерно на 50 % по сравнению с работой с фиксированной скоростью при той же производительности (только золотниковый клапан снижает мощность до 50 %, но не снижает пропорционально скорость или мощность двигателя). Срок окупаемости варианта с ЧРП зависит от количества часов работы в год при частичной нагрузке и местного тарифа на электроэнергию; обычно 2–4 года для холодильных камер с продолжительностью работы более 3000 часов в год при нагрузке менее 70%. Группа инженеров Lynxcool в Китае рассчитывает годовую экономию энергии и период окупаемости для варианта VFD для каждого проекта в рамках стандартного инженерного отчета по применению.

В: Что произойдет, если во время работы прервется подача охлаждающей воды?

A: Винтовые агрегаты Lynxcool с водяным охлаждением, изготовленные в Китае, защищены от прерывания подачи охлаждающей воды с помощью реле потока или устройства контроля перепада давления на входе воды в конденсатор. Если расход охлаждающей воды падает ниже минимума, необходимого для безопасной работы конденсатора, реле расхода размыкается, вызывая сигнал тревоги о высоком давлении конденсации и, если оно не восстанавливается в течение заданного времени, компрессор отключается. Предохранительное реле высокого давления обеспечивает окончательную резервную защиту, отключая компрессор, если давление конденсации поднимается до безопасного предела, несмотря на защиту от потока. После отключения по потоку охлаждающей воды компрессор не перезапускается автоматически до тех пор, пока неисправность не будет подтверждена и поток охлаждающей воды не будет подтвержден восстановлением. Для критически важных применений Lynxcool рекомендует использовать резервный насос охлаждающей воды с автоматическим переключением для защиты насоса от выхода из строя.

Вопрос: Чем агрегат с водяным охлаждением отличается от агрегата с воздушным охлаждением с точки зрения сложности установки?

Ответ: Для агрегата с водяным охлаждением требуется больше инфраструктуры на объекте, чем для агрегата с воздушным охлаждением: градирня (наружная), трубопровод охлаждающей воды между градирней и конденсатором, насос охлаждающей воды и система очистки воды. Сам холодильный агрегат проще установить — он расположен в помещении, занимает меньше места, чем эквивалентный агрегат с воздушным охлаждением, и требует только электропитания, подключения трубопроводов хладагента к испарителям и подключения охлаждающей воды. Общая стоимость установки — установка плюс градирня, трубопроводы, насосы и водоочистка — обычно на 15–25 % выше, чем у эквивалентной установки с воздушным охлаждением. Однако более низкие ежегодные затраты на электроэнергию системы с водяным охлаждением обычно окупают эти дополнительные капитальные затраты в течение 3–6 лет, а преимущества установки внутри помещения (шум, защита от атмосферных воздействий, безопасность) имеют ценность, выходящую за рамки одних только затрат на электроэнергию.

Вопрос: Где производятся эти устройства и какие стандарты качества применяются?

Ответ: Каждый винтовой холодильный компрессор с водяным охлаждением Lynxcool собирается и тестируется в Китае на нашем производственном предприятии, сертифицированном по стандарту ISO 9001. Мы гордимся нашим наследием «Сделано в Китае» и «Произведено в Китае». Обеспечение качества включает в себя: испытание давлением контура хладагента (в 1,5 раза превышающее расчетное давление), испытание гидравлическим давлением кожухотрубного конденсатора с обеих сторон кожуха и трубки, испытание на герметичность контура хладагента (электронный детектор), заводское испытание при полной нагрузке при номинальных условиях с подключенной охлаждающей водой, проверку работоспособности защитных устройств и испытание на электрическую безопасность. Маркировка CE и документация PED 2014/68/EU являются стандартными. Полный отчет о заводских испытаниях, декларация соответствия CE, сертификаты гидравлических испытаний конденсатора и руководство по вводу в эксплуатацию предоставляются вместе с каждым устройством, отправляемым с нашего производственного предприятия в Китае.
