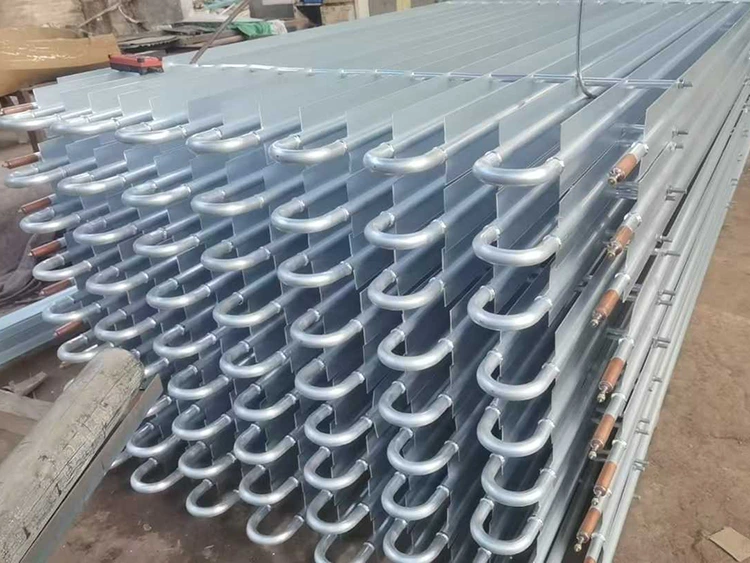

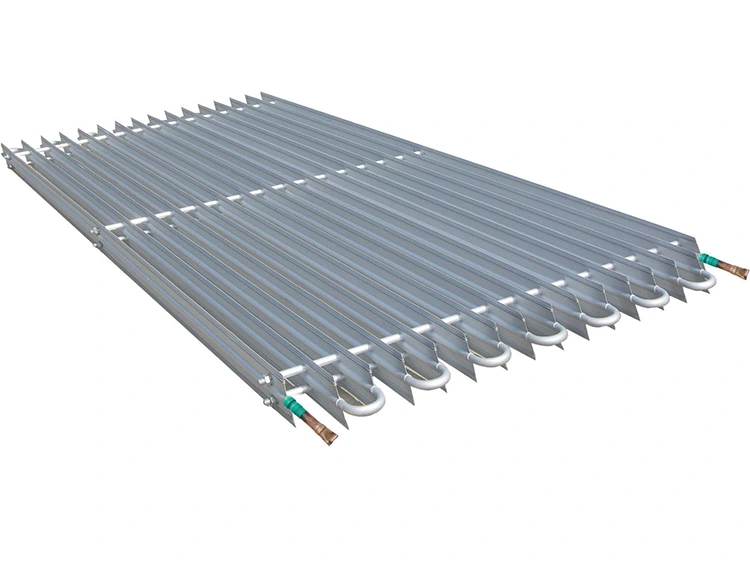

Алюминиевая трубная катушка

В каждом теплообменнике из алюминиевых труб используются экструдированные оребренные трубы из алюминиевого сплава со структурой «внешнее ребро/внутренняя резьба». Ребра и корпус трубы прочно соединяются посредством одноэтапного процесса формования, обеспечивая постоянную металлургическую связь между ними; это эффективно устраняет контактное тепловое сопротивление между ребрами и трубкой. Перед отправкой каждое устройство проходит строгие испытания под давлением с использованием сжатого воздуха. Кроме того, в стандартную комплектацию агрегатов входит встроенная электрическая система размораживания и поддон для сбора капель. Применимые хладагенты включают: ГФУ (R404A, R507A, R134a, R448A, R449A) и аммиак (R717).

Ключевые возможности

•Безвентиляторная естественная конвекция — циркуляция воздуха с эффектом дымохода через параллельные ребристые каналы; нулевое энергопотребление вентилятора; отсутствие перегрева двигателя вентилятора.

• Низкое обезвоживание продукта — низкая скорость воздуха и высокая относительная влажность в холодильной камере сводят к минимуму сухие потери хранящихся пищевых продуктов по сравнению с испарителями с фанкойлами.

•Небольшие колебания температуры — стабильная температура в холодильных камерах с уменьшенной амплитудой циклирования; улучшение качества и срока годности продукции.

• Эффект холодного хранения — тепловая масса алюминиевого корпуса испарителя сохраняет холодную энергию, уменьшая частоту запусков компрессора и продлевая срок его службы.

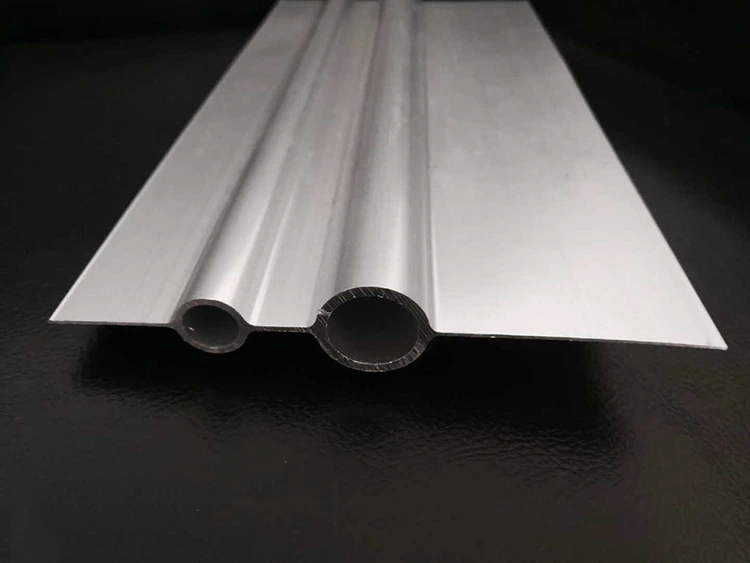

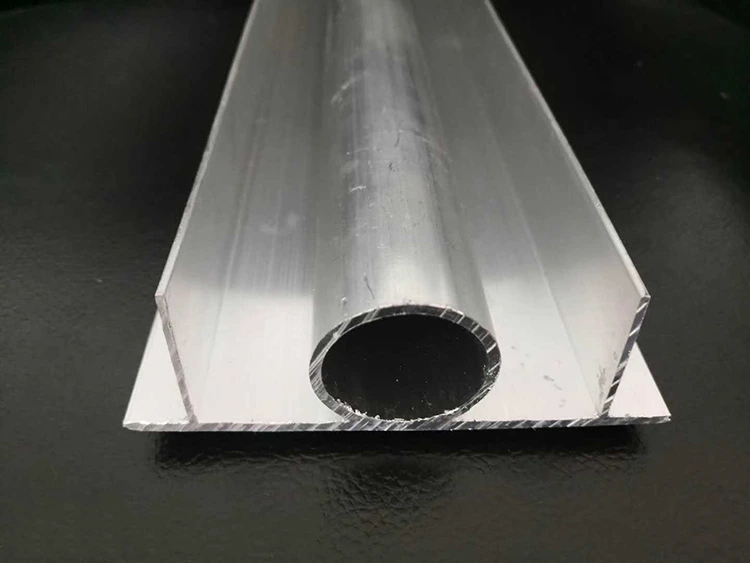

•Конструкция трубы с внешним ребром и внутренней резьбой — однократное литье под давлением; внешние ребра максимизируют передачу тепла со стороны воздуха; внутренняя резьба снижает сопротивление пленки хладагента и заправку хладагента.

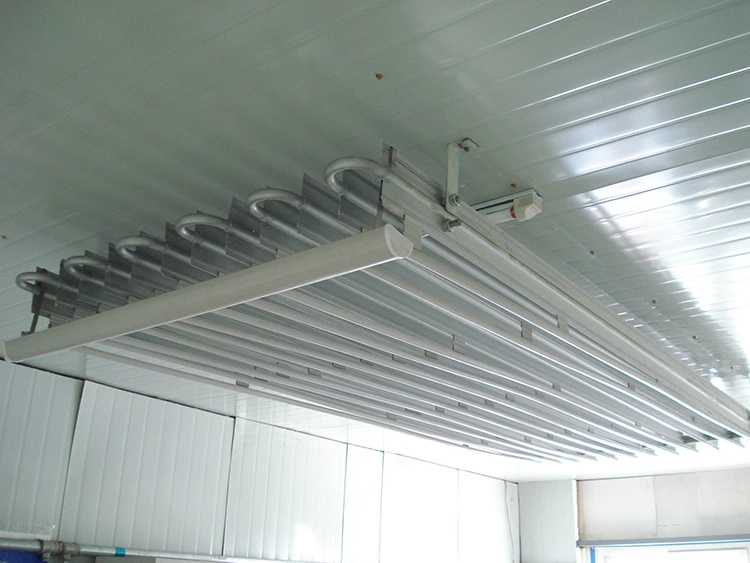

•Электрическое размораживание с поддоном для сбора капель — встроенные электронагревательные элементы и сборный поддон; автоматическое размораживание по таймеру или по датчику.

• Совместимость с аммиаком и ГФУ — материал из алюминиевого сплава, совместимый с хладагентами как с ГФУ, так и с R717 (аммиак); произведено в Китае в соответствии со стандартами пищевой гигиены.

Технические параметры

Все змеевики из алюминиевых труб производятся и проходят испытания под давлением в Китае. Заводская документация включает в себя: сертификат испытаний на герметичность сжатого воздуха, декларацию соответствия материала (алюминиевый сплав, отвечающий требованиям пищевой гигиены) и отчет о проверке размеров. Каждое изделие, отправленное с нашего производственного предприятия в Китае, сопровождается полным пакетом документации.

Область применения

Холодильные камеры средней и низкой температуры | от −5°C до −30°C

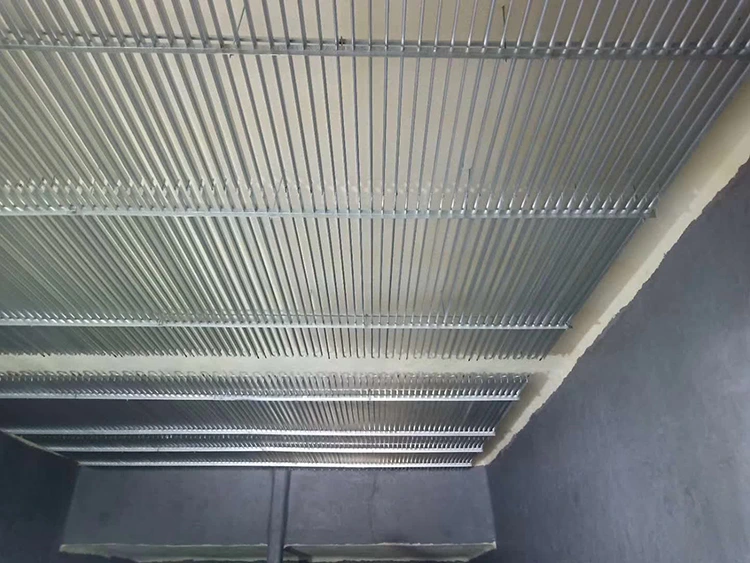

Змеевики Lynxcool из алюминиевых труб из Китая обеспечивают потолочное выпаривание мяса, птицы, морепродуктов, молочных продуктов, фруктов и овощей. Естественная конвекция поддерживает высокую влажность, уменьшая обезвоживание и потерю веса — лучше, чем системы фанкойлов.

Холодильное хранение рыбы и водных продуктов | от −15°C до −25°C

Поддерживайте стабильно низкую температуру и высокую влажность для рыбы и морепродуктов. Низкая скорость воздуха снижает потерю влаги. Совместим с аммиаком для систем R717.

Фармацевтические и медицинские холодильные склады | от +2°С до −20°С

Стабильная температура и влажность для фармацевтических препаратов, вакцин и биологических препаратов. Алюминиевый сплав соответствует гигиеническим стандартам фармацевтического уровня.

Холодное хранение свежих продуктов и садоводства | от 0°С до −5°С

Безвентиляторная конструкция сохраняет влажность более 90%, предотвращая увядание и повреждение фруктов, овощей и цветов от замерзания.

Камеры шокового охлаждения и предварительного охлаждения | от −5°C до −15°C

Потолочные теплообменники удерживают влагу, уменьшают обезвоживание и работают тихо — идеально подходят для дорогостоящей продукции.

Почему стоит сотрудничать с Lynxcool

1. Более 20 лет опыта

Lynxcool занимается проектированием и производством бухт алюминиевых труб в Китае более 20 лет. Мы снабжаем подрядчиков холодильных камер, системных интеграторов и конечных пользователей в Азиатско-Тихоокеанском регионе, на Ближнем Востоке и за его пределами.

2. Производство прецизионных литых ребристых трубок.

Ребра, отлитые под давлением с помощью станка с ЧПУ, выполнены заодно со стенкой трубы.

Устраняет потери тепла из-за механического расширения.

Каждая катушка проходит испытания под давлением и поставляется с заводским сертификатом герметичности.

3. Поддержка теплового проектирования и определения размеров

Полный расчет тепловой нагрузки холодильной камеры и расчет теплового режима.

Оптимизированный диаметр трубки, шаг ребер и расположение контуров под потолком.

Расчеты заправки хладагента и компоновочные чертежи предоставлены нашими инженерами из Китая.

4. Материалы, отвечающие требованиям пищевой гигиены.

Алюминиевый сплав с анодированной или специальной обработкой поверхности.

Соответствует китайским и международным стандартам контакта с пищевыми продуктами.

Внутренние трубы очищаются перед сборкой; декларация о соответствии включена.

5. Совместимость с аммиаком

Полностью совместим с аммиачным холодильным оборудованием R717.

Цельноалюминиевые фитинги и соединения; без медных компонентов.

Подходит для крупных предприятий пищевой промышленности и холодильной цепи.

6. Конкурентоспособные цены на продукцию китайского происхождения.

Высококачественные змеевики, сертифицированные по пищевой гигиене, по конкурентоспособным ценам.

Полная заводская документация: сертификат испытаний на герметичность, декларация материалов, инструкция по установке, схема подключения оттайки.

Короткие сроки выполнения повторных OEM-заказов с сохранением производственного инструмента.

Сертификаты

•ISO 9001 — Система менеджмента качества, производственное предприятие в Китае.

• Алюминиевый сплав пищевого гигиенического класса — декларация о соответствии материала на единицу.

•Заводские испытания на герметичность сжатого воздуха — 100% проверка; сертификат выдается на единицу

•GB/T 15912 — Китайский национальный стандарт для оребренных труб из алюминия и алюминиевых сплавов.

•Совместимость с GB 50072 — Китайскими нормами проектирования холодильных складов (основа расчета Q = K·A·Δt)

• Конфигурации, соответствующие CE/PED, доступны для экспорта на европейский рынок.

• Конфигурации, рассчитанные на аммиак (R717), доступны с полностью алюминиевыми фитингами.

Случай

• Десятки тысяч змеевиков для алюминиевых труб, произведенных в Китае и установленных по всему миру.

• Поставляется подрядчикам по холодильным складам, предприятиям пищевой промышленности, рыболовным предприятиям и фармацевтическим холодовым цепям в Азиатско-Тихоокеанском регионе и на Ближнем Востоке.

•Обслуживаются системы с хладагентом HFC и аммиаком.

• Своевременная доставка на 98 % с нашего производственного предприятия в Китае.

•Стандартная гарантия: 24 месяца с даты отправки на производственные дефекты.

Часто задаваемые вопросы

В1: Что такое эффект дымохода и почему он важен?

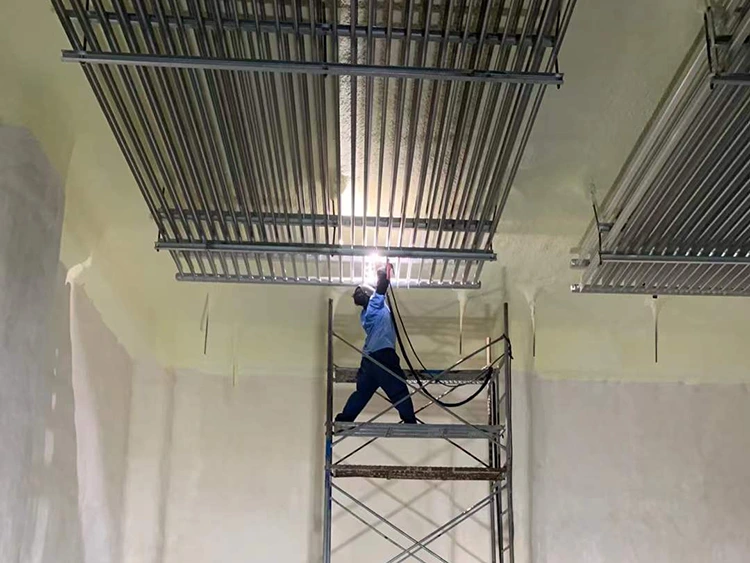

Ответ: Эффект дымохода — это естественная конвекция в холодильном складе с змеевиком из алюминиевых труб. Холодный воздух опускается через вертикальные ребристые каналы, а теплый поднимается, обеспечивая эффективную передачу тепла без вентиляторов. Правильная установка — зазор до потолка 150–200 мм и ровное подвешивание — обеспечивает непрерывную естественную циркуляцию.

Вопрос 2: Как рассчитать необходимую площадь теплопередачи?

А: Используйте формулу A = Q/(K · Δt), где K = 9–10 Вт/м²°С и Δt ≈ 10°С. Затем выберите диаметр трубки и тип ребра:

φ25 2-ребристый = 0,29 м²/м

φ32 2-ребристый = 0,34 м²/м

φ32 3-ребристый = 0,495 м²/м

Наши инженеры из Китая могут выполнить полные расчеты для вашего проекта.

Вопрос 3. Зачем ограничивать длину однопроходной трубки?

О: Чрезмерная длина увеличивает перепад давления, снижая охлаждающую способность. Пределы: φ25 = 80 м, φ32 = 100 м. В крупных магазинах используйте несколько более коротких параллельных проходов с ответвлениями распределителя жидкости Вентури.

Вопрос 4: Можно ли использовать змеевики из алюминиевых труб с аммиаком (R717)?

А: Да. Алюминий полностью совместим с аммиаком. Lynxcool производит в Китае теплообменники, рассчитанные на аммиак, с полностью алюминиевыми фитингами и прошедшими испытания под полным давлением. Медь использовать нельзя.

В5: Когда и как следует размораживать?

A: Рекомендуемые триггеры: перистый иней ≥10 мм или твердый лед ≥5 мм. Обычно 2–4 цикла в 24 часа с использованием электрических нагревателей. Оттаивание заканчивается по датчику температуры поверхности или таймеру. В необычных условиях возможно ручное размораживание.

Вопрос 6: Что такое распределитель жидкости Вентури?

A: Сопловое устройство на каждом ответвлении, обеспечивающее равномерное распределение хладагента с помощью эффекта Вентури. Предотвращает затопление или истощение трубок, повышая эффективность испарителя и предотвращая гидравлический удар.

Вопрос 7: Чем змеевик из алюминиевой трубы отличается от испарителя с фанкойлом?

Ответ: Фанкойлы быстрее снижают температуру и экономят место на потолке. Змеевики из алюминиевых труб не используют энергию вентилятора, поддерживают более высокую влажность (90–95% против 75–85%), уменьшают потери продукта в сухом виде и стабилизируют температуру. Идеально подходит для пищевой и фармацевтической промышленности премиум-класса, а также для применения в условиях высокой влажности.
