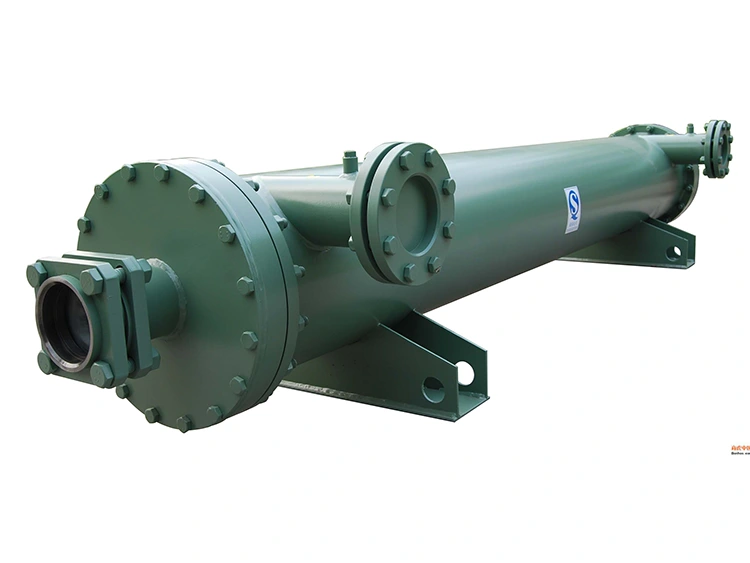

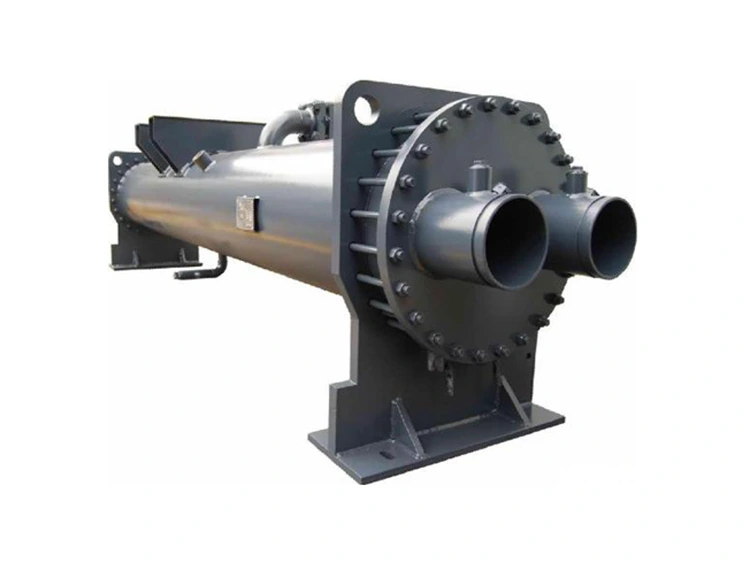

Кожухотрубный испаритель

Кожухотрубный испаритель является предпочтительным типом испарителя для систем холодопроизводительностью выше 50 кВт, где его высокая тепловая масса, устойчивость к грязным или агрессивным технологическим жидкостям, а также простота механического обслуживания дают ему решающие преимущества перед пластинчатыми, змеевиковыми или паяными пластинчатыми альтернативами. Lynxcool проектирует и производит каждый кожухотрубный испаритель в соответствии с требованиями к температуре и давлению, специфичными для конкретного проекта, в соответствии с нормами проектирования, охватывающими GB 151, ASME Раздел VIII Div. 1 и PED 2014/68/EU.

Стандартная совместимость хладагентов включает аммиак (R717), CO₂ (R744), смеси HFC (R22, R404A, R507A, R134a, R410A) и смеси HFO/HFC нового поколения (R448A, R449A, R452A). Специальные спецификации материалов доступны для транскритических контуров CO₂ высокого давления и для технологических жидкостей, не входящих в стандартный химический состав воды/гликоля.

Технические параметры

Область применения

Промышленное охлаждение

•Бочки для холодильных камер и холодильных складов — контуры с хладагентом R717 или R744.

•Гликолевые контуры шоковой заморозки и спиральной заморозки — низкотемпературный рассол до -55 °C с испарением.

• Винтовые холодильные агрегаты с аммиаком — конфигурации DX или с затопленным корпусом

• Транскритические бустерные системы CO₂ — газоохладитель высокого давления и испаритель.

Технологическое и промышленное охлаждение

•Охлаждение рубашки химического реактора — пучки труб из коррозионностойкого титана или 316L.

• Контуры охлажденной воды для литья пластмасс под давлением и экструзии.

• Емкости для ферментации продуктов питания и напитков и контуры охлаждения пастеризатора.

• Охлаждение фармацевтических чистых помещений с отделкой поверхности, соответствующей требованиям GMP.

• Вторичное охлаждение гликолевого контура центра обработки данных (конструкции с высоким расходом и низким ΔT).

ОВиК и централизованное охлаждение

•Большие центробежные и винтовые охладители — заменяют OEM-компоненты или требуют отдельной модернизации.

• Теплообменные станции централизованного охлаждения — режим «вода-вода» или «хладагент-вода».

• Гибридные контуры естественного охлаждения — испарители-утилизаторы горячей воды высокого давления.

Основные технические характеристики

1. Затопленная конфигурация и конфигурация на стороне оболочки DX

Lynxcool разрабатывает кожухотрубный испаритель либо с затопленным корпусом, либо с прямым расширением (DX). Затопленные испарители поддерживают уровень жидкого хладагента по всему пучку трубок, максимизируя площадь смачиваемой поверхности и обеспечивая общий коэффициент теплопередачи (U) на 20–35 % выше, чем у DX при той же геометрии трубок. Они являются стандартным выбором для систем аммиака и больших винтовых холодильных машин HFC. Конфигурации DX применяются там, где минимизация заправки жидкости имеет решающее значение — зоны безопасности CO₂, системы HFO с низким ПГП или модульные холодильные машины, где контроль запасов хладагента является нормативным требованием.

2. Улучшенная геометрия поверхности трубы

Стандартные медные трубы имеют профиль с внутренними канавками (микроребрами) на стороне воды/технологического процесса, что увеличивает внутреннюю площадь смачиваемой поверхности на 60–80 % по сравнению с гладкими трубками и вызывает турбулентность при более низких числах Рейнольдса. На внешней поверхности со стороны хладагента используется профиль с низким оребрением (26 футов на дюйм), который увеличивает площадь пузырькового кипения и снижает вероятность высыхания. Для применений, заполненных аммиаком, используются гладкие внешние трубы, чтобы избежать уноса жидкости — больший диаметр выхода пузырьков NH₃ выгоден за счет беспрепятственной внешней поверхности.

3.  Многоходовое расположение трубок

Одноходовые конструкции минимизируют падение давления в приложениях с высоким расходом и низким ΔT (охлаждение центров обработки данных, централизованное охлаждение). Двухходовая и четырехходовая конструкции увеличивают скорость на стороне трубы при более низких скоростях потока, поддерживая турбулентный поток (Re > 10 000) и высокие коэффициенты пленки даже при частичной нагрузке. Конфигурация проходов выбирается во время теплового расчета для одновременного достижения целевых значений ΔT, перепада давления и энергии насоса, специфичных для проекта.

4.  Проектирование сосудов под давлением и соответствие нормам

Каждый корпус кожухотрубного испарителя изготовлен из сертифицированной пластины сосуда под давлением (Q345R или SA-516 Gr.70), подвергнут радиографическому контролю продольных швов (RT Grade II) и гидростатическим испытаниям при 1,25-кратном расчетном давлении перед изоляцией. Соединения труб с трубными решетками развальцованы и герметично сварены для работы с аммиаком. По запросу возможна проверка третьей стороной CCS, TÜV или Bureau Veritas. Полные отчеты об испытаниях материалов (MTR), карты сварных швов и сертификаты испытаний под давлением поставляются с каждым устройством.

5. Защита от коррозии и гибкость материалов

Защита от коррозии со стороны корпуса присуща среде хладагента. Материал трубной части выбирается в соответствии с технологической жидкостью: стандартная медь TP2 для чистой охлажденной воды; нержавеющая сталь 316L для слабых кислот, хлорированной воды или контуров пищевой промышленности; титан класса 2 для морской воды, солоноватой воды или агрессивных химических веществ; медно-никелевый 90/10 для морского применения. Материал трубной решетки подбирается в соответствии со сплавом трубы для устранения гальванической связи.

6. Заводская сборка и тестирование

Каждый кожухотрубный испаритель перед отправкой полностью собран, изолирован и испытан под давлением на заводе Lynxcool. Соединительные фланцы просверливаются в соответствии со спецификациями трубопроводов заказчика. Применяемая на заводе полиуретановая изоляция с закрытыми порами (стандартно 50 мм, 75 мм для работы при низких температурах ниже -20 °C с испарением) исключает трудоемкие работы по изоляции на месте и обеспечивает постоянную целостность влагонепроницаемости. Установки поставляются заправленными азотом (0,05 – 0,1 МПа) для предотвращения внутреннего окисления при транспортировке и хранении.

Почему стоит сотрудничать с Lynxcool

•Тепловая конструкция, специфичная для проекта: каждый кожухотрубный испаритель имеет точный размер нагрузки, свойств жидкости, факторов загрязнения и допустимого падения давления — не выбирается из фиксированного каталога.

• Возможность изготовления по нескольким кодам: GB 151, ASME VIII Div. 1 и PED 2014/68/EU на одном заводе, что сокращает количество поставщиков в международных проектах.

• Полная совместимость с хладагентами: смеси аммиака, транскритического CO₂, HFC и HFO нового поколения, все они поддерживаются соответствующими спецификациями материалов и уплотнений.

• Документированный пакет качества: протоколы MTR, протоколы радиографических испытаний, сертификаты гидростатических испытаний и данные паспортной таблички поставляются в стандартной комплектации — без дополнительной оплаты.

• Интегрированная изоляция и покрытие: устройства с заводской отделкой поставляются готовыми к подключению, что позволяет избежать субподрядов на изоляцию на месте и пробелов в обеспечении качества.

• Опыт замены и модернизации: Lynxcool может заново спроектировать замену для любого цилиндра чиллера OEM, совпадая с рисунком фланца, площадью основания корпуса и ориентацией сопла, чтобы минимизировать время простоя установки во время замены.

• Преимущество затрат при производстве в Китае: на 25–40 % ниже, чем у аналогичных европейских производителей сосудов под давлением при сопоставимом сертифицированном уровне качества, имеется U-штамп ASME и маркировка PED CE.

Часто задаваемые вопросы

Вопрос: В чем разница между затопленным испарителем и кожухотрубным испарителем DX?

A: В затопленном испарителе оболочка содержит лужу жидкого хладагента, которая затопляет весь пучок трубок; Хладагент кипит от поверхности жидкости вверх, увеличивая площадь смачиваемой поверхности и коэффициент теплопередачи. В испарителе DX (прямого расширения) расширительный клапан дозирует хладагент на вход корпуса, и хладагент полностью испаряется, прежде чем достичь выхода; заряд жидкости значительно ниже. Конструкции с затоплением обеспечивают на 20–35 % более высокие значения теплопроводности и являются предпочтительными для систем с аммиаком и крупных систем с ГФУ. Конструкции DX выбираются, когда минимизация запасов хладагента является приоритетом.

Вопрос: Какой материал трубок мне следует указать для моей технологической жидкости?

О: Для чистой охлажденной воды или гликоля наиболее экономичным выбором является стандартная медь TP2. Для слабых кислот, хлорированной воды в градирне или контуров, контактирующих с пищевыми продуктами, выбирайте нержавеющую сталь 316L. Для морской воды, солоноватой воды или агрессивных химических веществ титан класса 2 обеспечивает наилучшую коррозионную стойкость. Инженеры-термотехники Lynxcool проверят совместимость материалов с вашим отчетом о химическом составе жидкости, прежде чем выпустить рабочий чертеж.

Вопрос: Можете ли вы изготовить сменный цилиндр для чиллера существующей марки?

О: Да, это один из самых распространенных типов проектов. Предоставьте данные заводской таблички OEM, чертеж соединительного фланца и размеры корпуса, и Lynxcool разработает замену, соответствующую исходным тепловым характеристикам и всем механическим интерфейсам. Модернизированные агрегаты обычно доставляются в течение 8–12 недель, а установка осуществляется прямой заменой, что сводит к минимуму время простоя установки.

Вопрос: Какие факторы загрязнения вы используете при проектировании системы охлаждения?

A: Факторы загрязнения по умолчанию соответствуют стандартам TEMA: 0,000088 м²·К/Вт (0,0005 час·фут²·°F/БТЕ) для стороны труб чистой охлажденной воды и 0,000176 м²·К/Вт (0,001) для воды конденсатора градирни. Клиенты могут указать допуски на загрязнение для конкретного проекта; мы включаем их непосредственно в тепловую модель HTRI или Bell-Delaware и документируем их в таблице данных.

Вопрос: Каково максимальное рабочее давление для транскритических систем CO₂?

A: Для стороны высокого давления CO₂ (газоохладитель) Lynxcool рассчитывает расчетное давление до 12 МПа с использованием кожуха SA-516 Gr.70 и трубок высокого давления из углеродистой или нержавеющей стали, изготовленных в соответствии с ASME VIII Div. 1. Для стороны испарителя системы повышения давления CO₂ обычно достаточно стандартной конструкции на 4,0 МПа. Оба находятся в рамках текущего кода завода.

Вопрос: Как изолируется кожухотрубный испаритель и можно ли снять изоляцию для технического обслуживания?

A: Нанесенный на заводе пенополиуретан с закрытыми порами толщиной 50 мм (75 мм для работы при температуре ниже -20 °C) приклеен к внешней стороне корпуса и покрыт оболочкой, армированной стекловолокном. Обе торцевые крышки (водяные камеры) оставляются неизолированными или снабжены съемными изоляционными прокладками, что обеспечивает доступ к пучкам трубок для механической очистки или проверки трубок без разрушения основной изоляции. Закупорку трубок или замену пучка можно выполнить на месте без возврата хладагента со стороны корпуса, если установка изолирована и опорожнена.

Вопрос: Какого времени выполнения заказа и пакета документации нам следует ожидать?

A: Стандартные агрегаты (DN 200–DN 800, медные трубы, код GB 151): 4–6 недель с момента утверждения чертежа. Большие агрегаты или агрегаты из специальных материалов (DN 1000+, титан, U-образный штамп ASME, PED): 8–14 недель. Стандартный пакет документации: Чертеж общего расположения, паспорт тепловых характеристик, протоколы испытаний материалов, карта сварных швов, протокол радиографических испытаний, сертификат гидростатических испытаний, затирка паспортной таблички и упаковочный лист. Сертификаты проверки третьей стороны (TÜV, BV, CCS) включены в комплект поставки, если они указаны в заказе.
