Стальная полка испарителя с голыми трубками

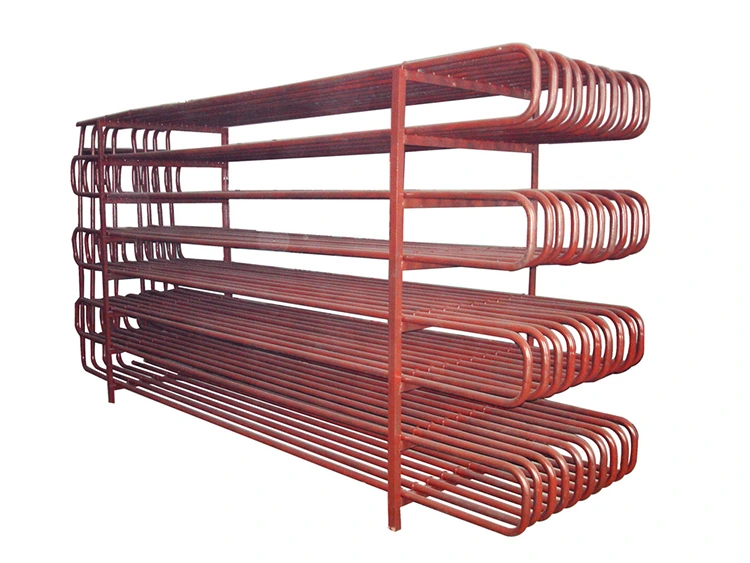

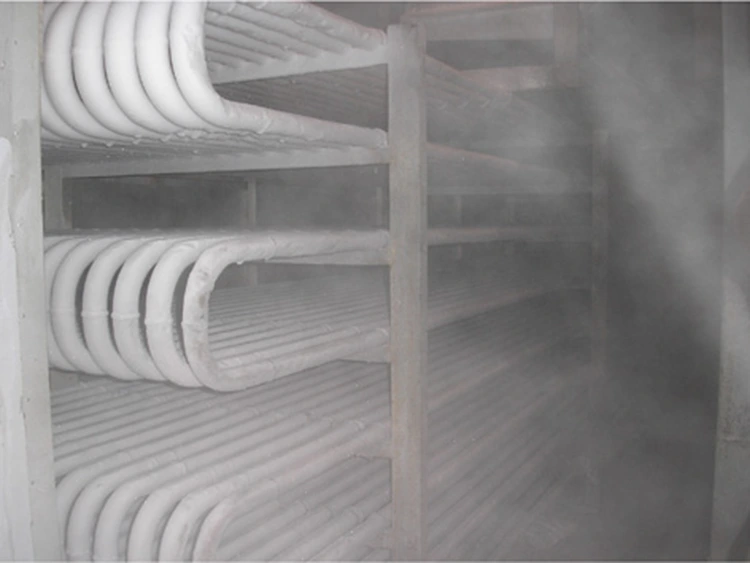

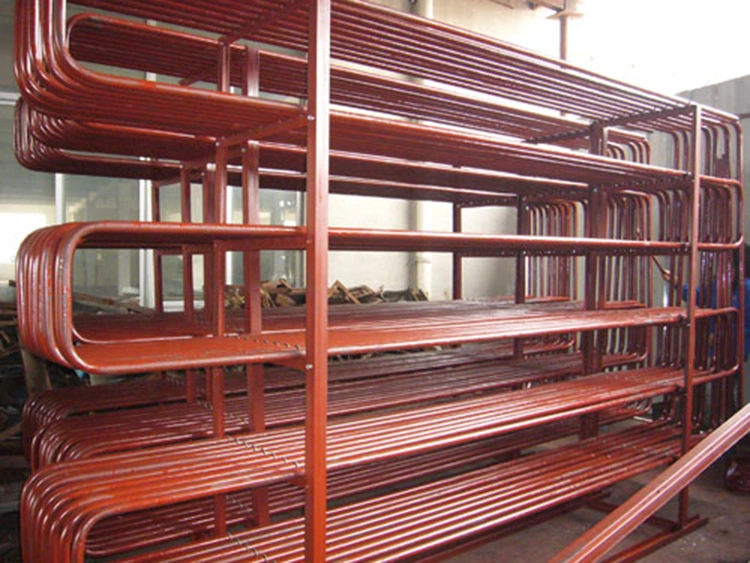

Стальная испарительная полка с голыми трубками Lynxcool — это прочная и долговечная статическая испарительная система, состоящая из нескольких слоев параллельных голых стальных трубок, соединенных U-образными обратными изгибами на концах и приваренных к прочной стальной раме. Хладагент испаряется непосредственно внутри стальных трубок, которые одновременно служат охлаждающей поверхностью и несущими полками; поддоны или продукты размещаются непосредственно на них, что обеспечивает высокоэффективную передачу тепла.

По сравнению с алюминиевыми пластинчатыми или ребристыми испарителями, эта конструкция из стальных труб обеспечивает превосходную устойчивость к ударам и изгибу, не требует точной сварки и обладает высокой несущей способностью, что делает ее идеальной для тяжелого хранения на поддонах, крупных холодильных складов и заводов по переработке морепродуктов. Его безвентиляторная конструкция с естественной конвекцией обеспечивает эффект охлаждения, характеризующийся нулевым потреблением энергии, высоким уровнем влажности и минимальными колебаниями температуры.

Место производства: Циндао, Китай.

Применимые типы холодильных хранилищ: холодильные камеры с аммиачным охлаждением, рыбные склады, камеры шоковой заморозки, помещения для хранения мяса.

Материал: углеродистая сталь

Срок службы: 20–40 лет.

Технические параметры

Каждая стальная полка испарителя с голыми трубками проходит испытания под давлением на нашем заводе в Китае и сопровождается комплексными отчетами о проверке качества, сварки и материалов, а также руководством по установке и техническому обслуживанию.

В каких сферах можно использовать этот продукт?

1. Крупномасштабное холодильное хранилище аммиака и холодильное оборудование на поддонах.

Стальные испарительные стеллажи с голыми трубками подходят для хранения мяса, молочных продуктов, рыбы и замороженных продуктов, подходят как для полных, так и для полуподдонов. Он оснащен высокоэффективным прямым охлаждением испарением аммиака и рассчитан на большие нагрузки.

2. Рыболовные суда

Эта система идеально подходит для охлаждения целой рыбы, рыбных блоков и соленой рыбы. Она спроектирована так, чтобы противостоять вибрациям корпуса и коррозии в морской воде. Варианты обработки поверхности включают горячее цинкование или эпоксидное покрытие.

3. Холодильные камеры для хранения мяса и камеры шоковой заморозки.

Эта система, предназначенная для хранения секционированной говядины и свинины, подвешенной на крючках или размещенной на поддонах, имеет несущую способность, значительно превосходящую таковую у алюминиевых пластинчатых или ребристых испарителей, обеспечивая при этом превосходное охлаждение с естественной конвекцией.

4. Модернизация и замена холодильного склада

Это решение подходит для замены устаревших испарителей, предлагает индивидуальные размеры, увеличенную толщину стенок и современные интерфейсы подключения холодильного оборудования.

5. Резервуары для охлаждения рассола и погружные испарители.

Эта система, состоящая из стальных трубок, погруженных непосредственно в рассол, обеспечивает высокоэффективный теплообмен. Изготовленный из углеродистой стали, совместимой как с аммиаком, так и с рассолом, он доступен в индивидуальном исполнении.

Ключевые технические характеристики

1. Конструкция сварной стальной трубы: объединяет функции несущей способности и охлаждения; обеспечивает срок службы 20–40 лет, устраняя проблемы уязвимости, связанные с алюминиевыми пластинами.

2. Совместимость с холодильными установками с аммиаком: Изготовлен из углеродистой стали, устойчивой к коррозии аммиака, что делает его идеальным для использования в крупномасштабных холодильных складах с использованием аммиака и рыбных трюмах.

3. Оттайка горячим газом: предпочтительный метод для систем с аммиаком; он повторно использует энергию компрессора, обеспечивая высокую энергоэффективность.

4. Охлаждение с помощью естественной конвекции: не требует вентиляторов, что позволяет поддерживать высокий уровень влажности и минимизировать колебания температуры.

5. Прочная конструкция: выдерживает нагрузку 200–2000 кг на ярус, что позволяет напрямую размещать поддоны.

6. Антикоррозионная обработка: имеет горячее цинкование или эпоксидную антикоррозийную краску, адаптированную к конкретным условиям окружающей среды.

Почему стоит выбрать стальные полки испарителя с голыми трубками Lynxcool?

1. Сертификация сварки сосудов под давлением: сварка сертифицированными специалистами в соответствии со стандартами ASME IX, EN 287 и GB 150. Перед отправкой каждое устройство проходит гидравлические испытания.

2.Индивидуальные размеры холодильного склада: разработаны в соответствии с планировкой вашей холодильной камеры, высотой поддона и конфигурацией трубопроводов.

3. Опыт работы с аммиачной системой: оптимизирован для давления испарения, циклов оттаивания, возврата масла и распределения жидкости.

4. Опыт морской и тяжелой промышленности: подходит для рыболовных судов и промышленного использования, имеет антивибрационную и антикоррозионную конструкцию, соответствует стандартам классификации.

5. Конкурентоспособные китайские цены: стоимость на 20–35% ниже, чем у сопоставимых европейских продуктов при стабильном качестве.

Часто задаваемые вопросы

Вопрос: В чем разница между стеллажами из стальных труб и плоскими алюминиевыми стеллажами?

О: Оба используют безвентиляторные испарители. В стеллажах из стальных трубок используются несколько стальных трубок в качестве опорной конструкции и каналов для потока хладагента. Прочная конструкция и большой вес делают их идеальными для товаров на поддонах, систем аммиачного охлаждения и морской среды. Алюминиевые плоские стеллажи имеют гладкую плоскую поверхность — их меньший вес делает их более подходящими для хранения продуктов с плоским дном, таких как рыбное филе, упаковка на поддонах или фармацевтические препараты, а также они обладают отличной теплопроводностью. Lynxcool производит стеллажи обоих типов и предоставляет профессиональные рекомендации по выбору с учетом конкретных сценариев применения.

Вопрос: Почему для стеллажей для охлаждения аммиака обычно используется углеродистая сталь, а не алюминий?

Ответ: Сталь имеет более высокий предел прочности и текучести, что позволяет использовать трубы меньшего диаметра при больших нагрузках (500–1000 кг на слой). Алюминий обычно используется для более легких товаров; а медь из-за ее несовместимости с аммиаком никогда не используется в аммиачных холодильных системах.

Вопрос: Каков принцип работы размораживания горячим аммиаком?

A: Высокотемпературные пары аммиака из компрессора проходят по трубам внутри стойки, растапливая иней, высвобождая скрытое тепло. Затем сконденсированный жидкий аммиак возвращается в систему охлаждения. Весь цикл размораживания обычно длится 20–45 минут и является более энергоэффективным, чем электрическое размораживание.

Вопрос: Какой процесс обработки поверхности рекомендуется использовать для морской среды или холодильных трюмов рыболовных судов?

О: Мы рекомендуем комбинацию «горячее цинкование + двухслойное антикоррозионное покрытие»: сначала нанесите эпоксидную грунтовку с высоким содержанием цинка, затем нанесите эпоксидное верхнее покрытие большой толщины. Если среда нанесения очень суровая, мы рекомендуем добавить дополнительный слой полиуретанового или полимочевинного верхнего покрытия. Конкретные антикоррозионные характеристики должны быть адаптированы в зависимости от типа судна и реальных условий эксплуатации.

Вопрос: Можете ли вы предоставить сменные стойки в зависимости от размеров существующего оборудования?

А: Да. Укажите конкретные размеры существующих стоек, тип используемого хладагента и подробную информацию о интерфейсах подключения. Затем Lynxcool создаст габаритные чертежи на основе этой информации и отправит их заказчику на подтверждение перед началом производства. Производственный цикл (срок поставки) обычно составляет 5–9 недель.

В: Поддерживают ли стеллажи товары на поддонах?

А: Да. Мы предлагаем стеллажи, совместимые со стандартными поддонами, вмещающие поддоны размером 800×1200 мм или 1000×1200 мм. Стандартные стеллажи имеют номинальную грузоподъемность 500–1500 кг на полку; для нагрузок, превышающих 2000 кг, мы также предлагаем специальные решения с усилением конструкции. Для нестандартных индивидуальных проектов мы предоставим соответствующие расчеты строительной механики.

Вопрос: Где производятся стальные полки испарителя с голыми трубками? Каким стандартам качества они соответствуют?

О: Эти продукты разрабатываются и производятся на нашем заводе в Китае, который сертифицирован по системе управления качеством ISO 9001. Обеспечение качества (QA) охватывает сертифицированных сварщиков, испытания материалов, 100% гидростатические испытания, проверку поверхности и проверку размеров. Все соответствующие документы будут доставлены вместе с товаром.
